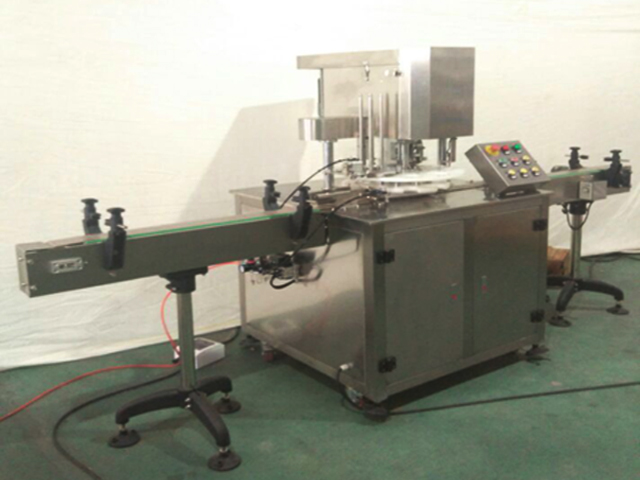

Автоматска машина за шиење линеарни метални лимени алуминиумски конзерви

Автоматски линеарни метални лимени алуминиумски лименки запечатувач за шиење машина

Материјал: нерѓосувачки челик
Глава за покривање: 1
Број на запечатени лименки: еден
Брзина на запечатување: 25-30 во минута
Висина на запечатување: 40-200 mm
Дијаметар на достапното шише: 35-100 mm
Работен притисок: Ac220v 50/60hz (Ac380v 50/60hz)
Моќност: 1,1 kw
Тежина: 500 кг
Големина: 3000*900*1700мм
Извор на воздух: 0,5mpa

Овој производ главно се однесува на запечатувачкото пакување на тркалезните лименки со различни ПЕТ пластика, железо, алуминиум, хартија и други квалитети, има напреден дизајн и разумна структура која лесно се ракува, за да биде неопходна и идеална опрема за пакување храна. , лекови, чај, хемиско инженерство и други индустрии.

Главното тело на овој производ ги усвојува сите не'рѓосувачки материјали, со едноставен и убав изглед и во согласност со барањата за дизајн на повеќето од стандардните производствени оддели.

Овој производ го усвојува еднофазниот или трифазен извор на енергија, со неговата моќност која достигнува 1,1 kw, неговите различни делови и компоненти под прецизна обработка, технологиите за производство и други кои се преципитираат и постојано се подобруваат преку долгогодишното корисничко искуство на нашата компанија, и клучниот дел прифаќа уникатен дизајн со висока јачина, низок шум и добри перформанси на запечатување.

Овој производ е во согласност со прописите на националните стандарди, стандардите на одделенијата и стандардите на претпријатијата и ја напушта фабриката само откако ќе ја помине строгата проверка и тестот.

Тој е со целосно автоматски дизајн на производна линија, кој може да ги сочинува производните линии со системот за полнење, системот за мерење и полнење или системот за етикетирање.

Спецификација за изведба

1. Четирите заптивни тркала се усвоени за запечатување, при што два ножеви за рабување и уште два за празно притискање, со едноставен принцип и практично прилагодување;

2. Усвоен е механичкиот дизајн од најновата генерација, телото на конзервата нема да се ротира во процесот на запечатување, ножот за заптивање се ротира за да се заврши запечатувањето, што е сигурно и безбедно и погодно за запечатувачко пакување на кревките производи и течни производи;

3. Работата на ножот за подмачкување и подигнувањето на потпирачот за нож се контролираат со механичка камера, со стабилна и сигурна работа

4. Ножот за подмачкување го прифаќа производството од нерѓосувачки челик 304, со издржлива услуга и добри перформанси на запечатување.

5. Оперативниот интерфејс е многу едноставен за да се олесни операцијата.

Главни карактеристики

1. Тоа е шивач за конзерви од најновата генерација, со својата најважна карактеристика што телото на конзервата не се ротира при запечатување, за да се избегне дека производите во конзервата може да се поместат и да испаднат;

2. Оперативниот интерфејс е едноставен со разумен дизајн;

3. Тој е со висока прецизност на обработката, а главното тело го прифаќа производството на целиот нерѓосувачки челик, во согласност со барањата за дизајн на одделенијата за производство.

4. Може да ги сочинува производните линии со опрема за полнење, етикетирање, шифра за прскање и други, со висока производна ефикасност.

5. Може автоматски да го открие долниот капак и дизајнот на контролата на колото е разумен.

6. Сите делови и компоненти, електричните додатоци и други ги прифаќаат производите од познатите домашни фабрики, со сигурен и стабилен квалитет.

Технички параметри

Материјал: нерѓосувачки челик
Глава за покривање: 1
Број на запечатени лименки: една
Брзина на запечатување: 25-30 во минута
Висина на заптивање: 40-200 mm
Дијаметар на достапното шише: 35-100 mm
Работен притисок: AC220V 50/60Hz (AC380V 50/60Hz)
Моќност: 1,1 KW
Тежина: 500 кг
Големина: 3000*900*1700мм
Извор на воздух: 0,5 MPa

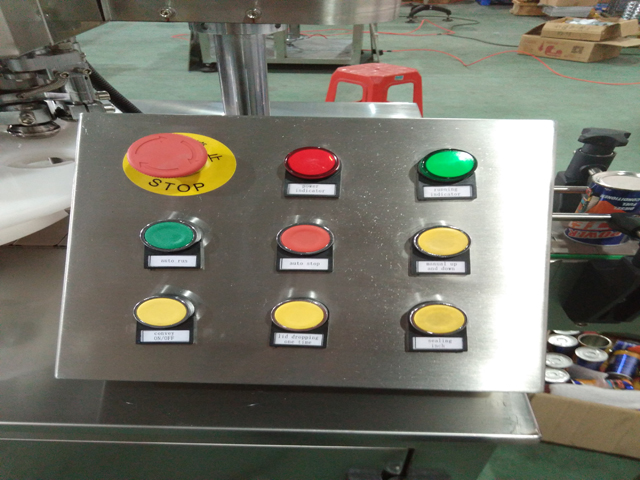

Оперативен панел

1. Индикатор за напојување (црвено покажувачко светло): црвеното показно светло е вклучено што покажува дека опремата е вклучена и обратно

2. Индикатор за работа (зелено светло): вклучено зеленото светло кое покажува дека опремата работи и обратно

3. Итно запирање: во случај на итност, притиснете го ова копче и опремата запира одеднаш, другите прекинувачи не функционираат, ако сакате да откажете, свртете го копчето вкрстено и автоматски ќе се појави со обновени функции

4. Ракување/вклучено (зелено копче): притиснете го ова копче и опремата ќе почне да работи

5. Ракување/исклучување (црвеното копче): притиснете го ова копче и опремата ќе престане да работи

Инчирање (жолтото копче): овој прекинувач главно се користи за дебагирање на опремата, опремата ќе работи при притискање на копчето и обратно.

Принципот на опремата и методот на инсталација

1. Принцип на динамички дизајн на опремата

Оваа опрема го прифаќа асинхрониот мотор со електричен капацитет со две вредности, со моќност на моторот да биде 1,1 KW и брзина на вртење да биде 1400 r/min. Триаголното тркало со ремен, забното тркало, турбината и другиот запчаник за поврзување ја намалуваат својата брзина на 40 r/min, турбината ротира круг под дејство на подигнувачката камера за да го заврши процесот нагоре и надолу, во исто време соодветно ги придвижува првото и второто тркалање и заптивање за да се координира со камерите под разликата во брзината на двете групи на заби тркала, за да го заврши целиот процес на запечатување на ролна на една конзерва.

2. Принцип на дизајн на запечатување на опремата

Оваа опрема го усвојува принципот на двојно шиење со двојни шевови, користејќи ја постапката на затнување, превиткување и втиснување на страната на капакот и страната на конзервата, за да се постигне ефектот на запечатување. Чекорите се како што следува:

(1) Ставете го капачето на конзервата на врвот на конзервата за да го натерате работ на конзервата да се прицврсти до отворот на внатрешната страна на работ на капачето на конзервата.

(2) Искористете го притисокот на подигачот за да го подигнете телото на конзервата и да го прицврстите капачето на конзервата до кучето.

(3) Првата ролна го обвива работ на капачето навнатре, при што едната страна се врти околу работ на капачето, а другата страна врши притисок врз оската.

(4) Откако првата ролна ќе ја заврши работата, втората ролна продолжува да го притиска цврсто првиот заоблен шев формиран од првиот ролна во вториот заоблен шев, запечатувањето на ролната е завршено.

(5) Кревачот е наопаку, а кучето е притиснато надолу за да излезе од празната конзерва.

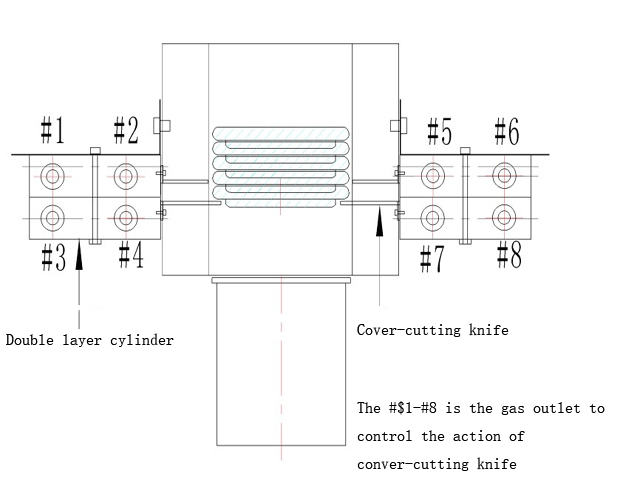

3. Принцип на автоматско спуштање на капакот

Оваа опрема е опремена со автоматска опрема за фотографско око инспекција, откако конзервата ќе ја достигне позицијата, фото окото го испраќа сигналот за проверка до главниот контролен круг, кој ги испраќа соодветните сигнали во согласност со дизајнот до опремата за спуштање на капакот за контрола на релевантните дејства, за да се изврши функцијата за автоматско спуштање на капакот. Физичката автоматска опрема за спуштање на капакот и нејзиниот принцип се како што е прикажано на следната слика:

Како да ја инсталирате машината чекор по чекор?

Првиот чекор: Инсталирајте го транспортниот синџир, проверете дали е линеарен по инсталацијата и дали е правилно затегнат.

Втор чекор: Инсталирајте ги транспортерските шини, приспособете ги за непречено да ги пренесувате лименките со поп

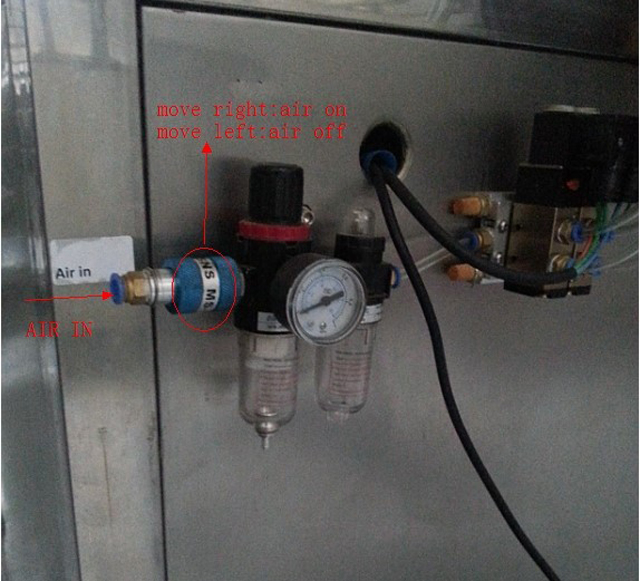

Конечно, по вклучувањето и проветрувањето на опремата, таа може да работи тогаш.

	Ланецот на секој дел е поврзан и фиксиран со игла (слично на ланецот на часовникот)
	Транспортерот ќе ја премине основата
	Синџирната плоча на секој дел од транспортерот е поврзана со игла
	Завртките може да се прилагодат за затегнување и губење на транспортерот
	Откако ќе се поврзе со иглата, се зачукува цврсто
	Транспортерот и главната опрема се поврзани и фиксирани со две завртки
	Поставување на транспортерските шини
	Инсталирањето и фиксниот уред на шините

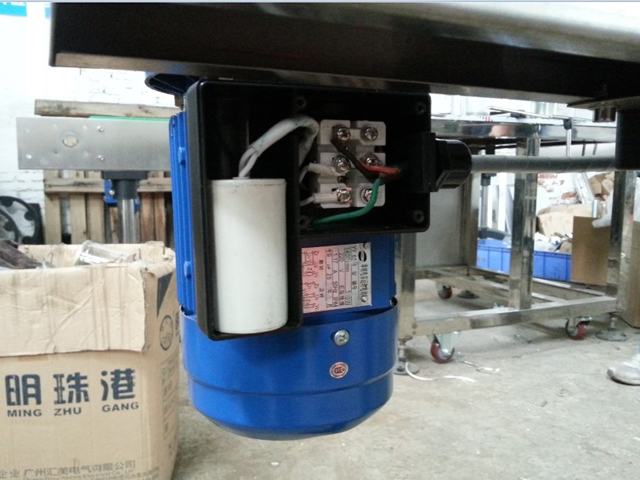

	Вклучете го моторот на транспортерот (поврзете се со терминалите U1 и U2)
