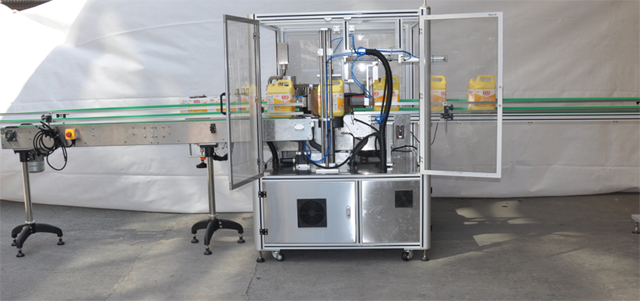

Опрема за етикетирање со лепак за топло топење за автоматско единечна станица Opp

• Модел: VK-HMGL-S
• Моќност: Трифазен 380V 50 Hz 3000W
• Должина: 3650 mm
• Ширина на опремата: 1450 mm
• Брзина на транспортер: 20 m/min (брзината на транспортната линија може да се прилагоди според реалните услови на производство)
• Метод за прилагодување на брзината: Прилагодување на пресечната брзина
• Максимална брзина на издавање на етикетата: 60 m/min Максимална брзина на етикетирање: 20 парчиња/мин.
• Точност на етикетирање: ±1mm (потребна е грешка во големината на шишето од купувачот во рамките на ±0,3mm)

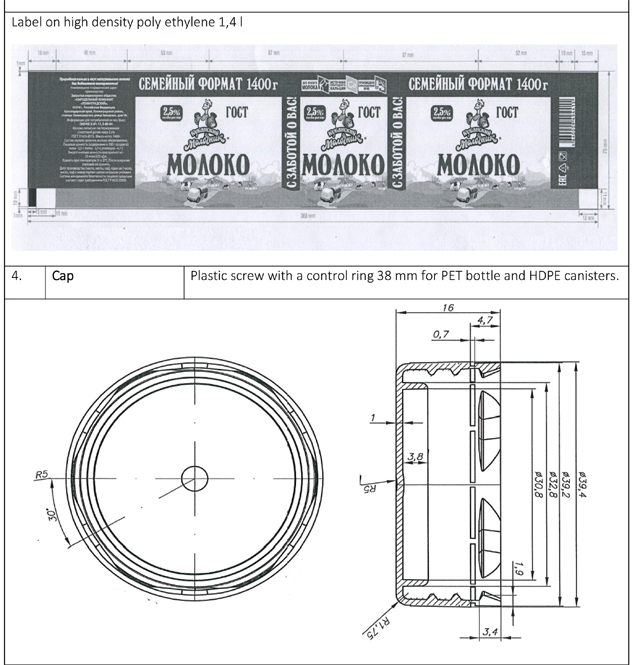

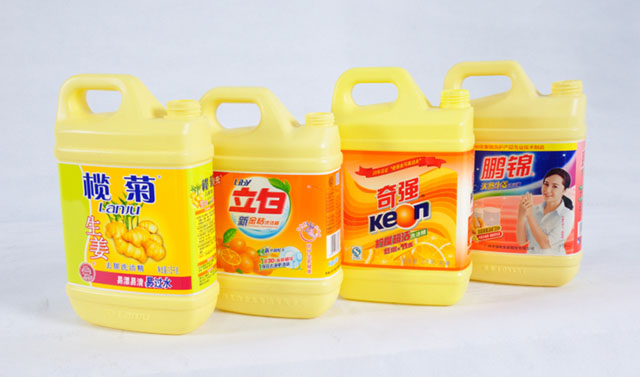

• Големина на производот: квадратно шише
• Максимална ширина на етикетата: 160 mm
• Максимална должина на етикетата: 600 mm
• Максимален дијаметар на етикетата: 600 mm Дијаметар на јадрото на хартијата: 152 mm
• Тежина на целата машина: околу 1200 кг

Погледнете го видеото

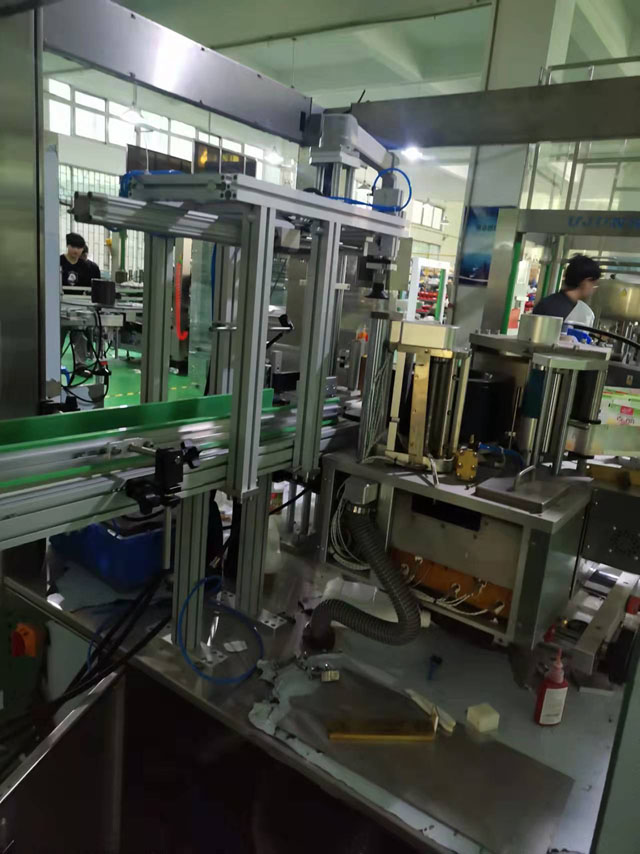

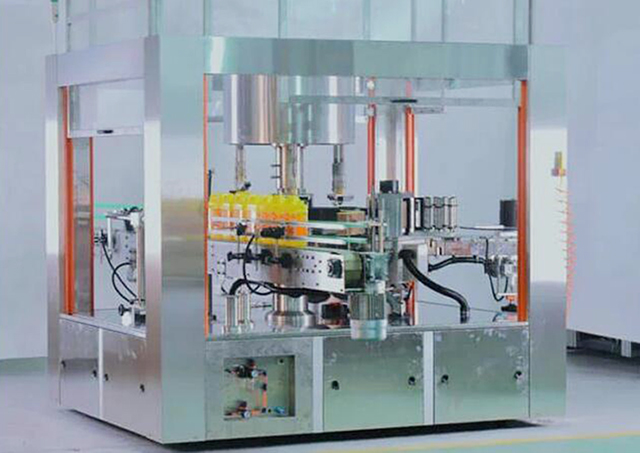

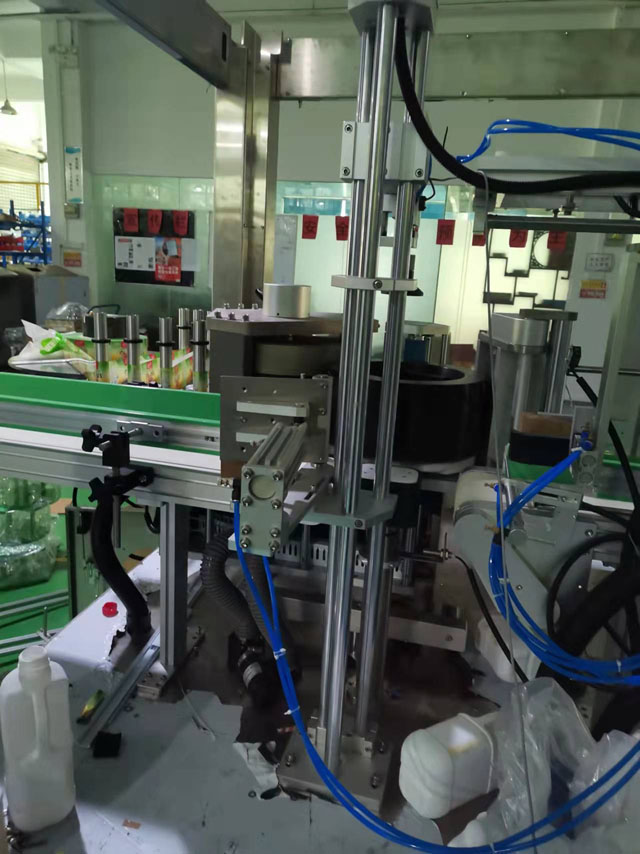

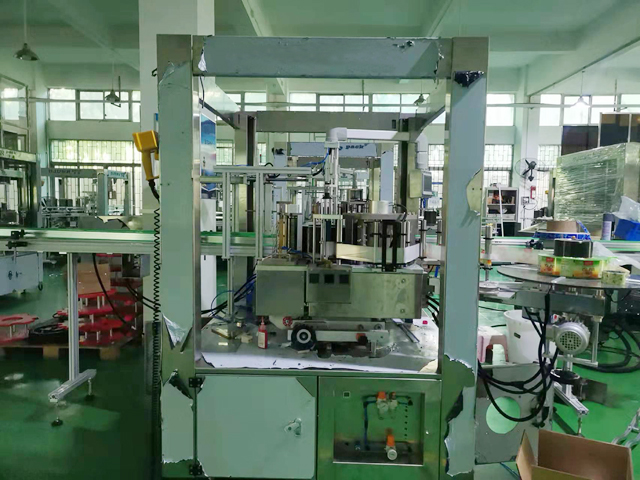

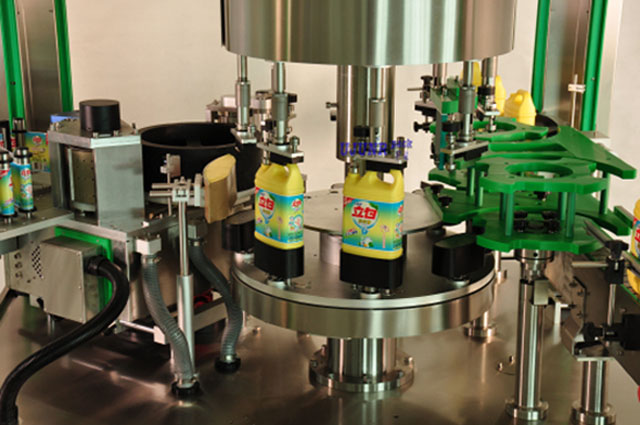

Ова е нова машина за етикетирање со континуирано топло топено лепило OPP. Може автоматски да го прилагоди преносот во и надвор од контејнерот; Контејнерите кои се одделени со завртката за одвојување шишиња и се држат на растојание според растојанието на тркалото на ѕвездите, се пренесуваат на ротирачката плоча на контејнерот. Откако контејнерот ќе се фиксира со механизмот за притискање на шишето и со седиштето за калапот на контејнерот, садот почнува да се ротира со одредена брзина, а шишето е механички претходно поставено за време на ротацијата на производот. Етикетата е означена на одредена позиција.

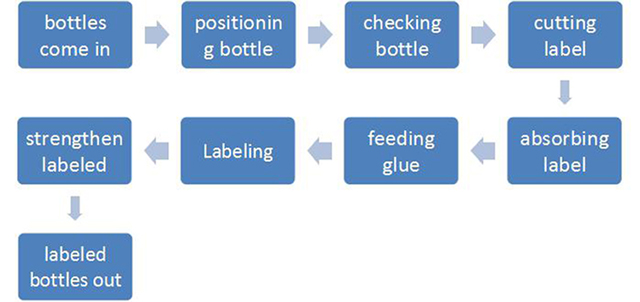

Процес на работа на опрема за етикетирање со топло топено лепак:

Кога контејнерот ќе ја достигне позицијата за откривање на електричното око, компјутерот го контролира системот за испорака на етикетата за да ја достави етикетата. Кога ќе заврши дејството за доставување етикети, секачот со голема брзина сече етикета. Прецизноста и стабилноста на етикетирањето се обезбедени со помош на серво мотор со мала инерција со голема брзина Sanyo.

Сечените етикети се испраќаат до системот за лепење кој нанесува лепак и на предните и на задните рабови на етикетата. Овој метод на лепење троши најмала потрошувачка на топло топено лепило.

Кога залепената етикета се пренесува на позицијата за етикетирање, етикетата може точно и ефикасно да се залепи на контејнерот. Бидејќи контејнерот е во ротирачка состојба за време на процесот на пренос, етикетата може да се залепи на контејнерот непречено и цврсто. Лепливата лента на крајот на димензионирањето може да формира добро запечатување на скутот на етикетата, завршувајќи го процесот на етикетирање.

Главен дел

О: Домаќин

• Серво систем Sanyo
• Sanyo Servo Drive System
• FLEXEM 7-инчен HMI
• Pansonic сензор за етикети во боја со висока резолуција
• Pansonic сензор за лепење и откривање на исчезнати со висока резолуција
• Прекинувач за сензор за откривање производи од Pansonic
• Пансоничен сензор за притисок

Б: Механички дел

• Механизам за пренос: 90W Тајван Ченганг мотор
• Транспортна лента: Индустриска подвижна лента базирана на филм
• Главен мотор: Италијански BOEM AC мотор од 1500 W (со оригинален BOEM редуктор)
• Механизам за одвојување шишиња: Механизам за одвојување на шишиња со цилиндри без прачка
• Механизам за позиционирање: Поставување и означување на чекор моторот
• Механизам за обележување: Степер моторот го придвижува шишето и врши етикетирање за време на ротацијата
• Механизам за испорака на етикети: Систем за испорака на серво филм Yujun (брзински серво мотор)
• Механизам на притискање: склоп на четка
• Механизам за водич за шишиња: Водечка шина за профил со прилагодување на двојно координати
• Систем за снабдување со лепак: Специјализиран систем за снабдување со топол лепак Yujun (германски систем за контрола на Siemens) за да се обезбеди точност и униформност на нанесувањето на лепилото

Безбедносна заштита на опремата на апликаторот на Hot Melt Labels:

• Безбедносна заштита: затворете ја заштитната врата.
• Аларм за недостиг на етикета: поставете го алармот кога етикетата истекува за да го потсети операторот да ја замени етикетата
• Аларм за недостиг на шишиња: кога има недостиг на шишиња, опремата ќе престане и ќе алармира; кога има шишиња, тој автоматски ќе продолжи со производството, што е погодно за онлајн производство

Обележување Аларм што недостасува

• Откривање на воздушен притисок: Кога притисокот на воздухот не ги исполнува условите за производство, опремата автоматски ќе се исклучи.
• Откривање на вакуум: Кога вакуумот не ги исполнува условите за производство, опремата автоматски ќе се исклучи.
• Откривање температура: Кога температурата на топлото топено лепило не ги исполнува условите за производство, опремата автоматски ќе се исклучи.

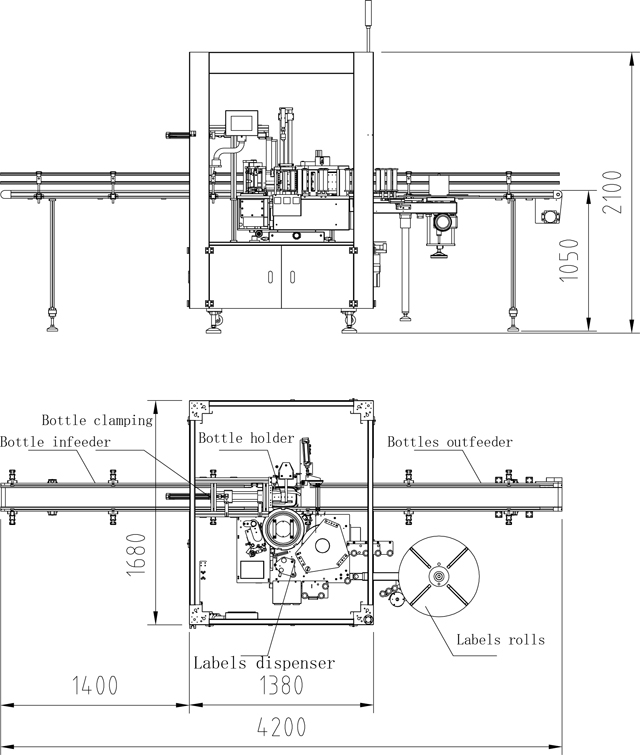

Технички параметар

• Модел: VK-HMGL-S
• Моќност: Трифазен 380V 50 Hz 3000W
• Должина: 3650 mm
• Ширина на опремата: 1450 mm
• Брзина на транспортер: 20 m/min (брзината на транспортната линија може да се прилагоди според реалните услови на производство)
• Метод за прилагодување на брзината: Прилагодување на пресечната брзина
• Максимална брзина на издавање на етикетата: 60 m/min Максимална брзина на етикетирање: 20 парчиња/мин.
• Точност на етикетирање: ±1mm (потребна е грешка во големината на шишето од купувачот во рамките на ±0,3mm)
• Големина на производот: квадратно шише
• Максимална ширина на етикетата: 160 mm
• Максимална должина на етикетата: 600 mm
• Максимален дијаметар на етикетата: 600 mm Дијаметар на јадрото на хартијата: 152 mm
• Тежина на целата машина: околу 1200 кг

Забелешка:

• Моќност: 14 Kw
• Потрошувачка на гас: 6Kg, 8L/min;
• Напон на напојување: трифазен 380V
• Производствен капацитет: 1200 шишиња/час

Детали

Следната табела е детален список на главните електрични компоненти на секоја опрема за етикетирање на топлотопено лепило.

Што е лепилото за топло топење?

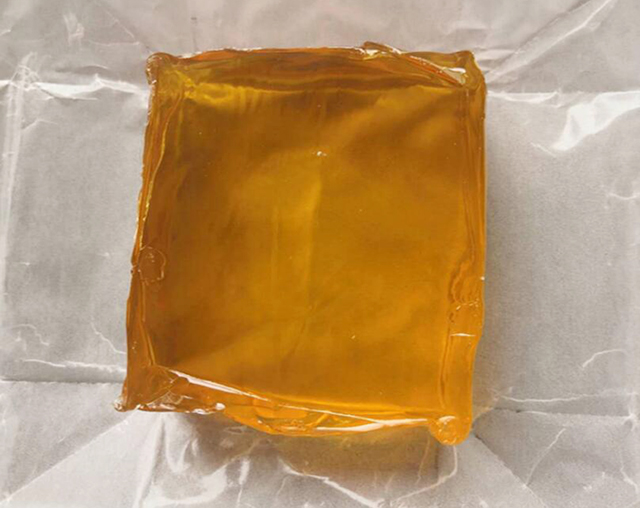

Топло топено лепило (HMA), познато и како топол лепак, е форма на термопластично лепило кое најчесто се продава како цврсти цилиндрични стапчиња со различни дијаметри дизајнирани да се нанесуваат со помош на пиштол за топол лепак. Пиштолот користи грејач со континуирано дејство за да го стопи пластичниот лепак, кој корисникот го турка низ пиштолот или со механички механизам за активирање на пиштолот или со директен притисок на прстот. Лепилото исцедено од загреаната млазница првично е доволно жешко за да изгори, па дури и да создаде меурчиња. Лепилото е лепливо кога е жешко и се зацврстува за неколку секунди до една минута. Топлотопените лепила, исто така, може да се нанесат со потопување или прскање, и се популарни кај хобистите и занаетчиите и за лепење и како евтина алтернатива за лиење смола.

Во индустриска употреба, топлотопните лепила обезбедуваат неколку предности во однос на лепилата на база на растворувачи. Испарливите органски соединенија се намалуваат или елиминираат, а чекорот на сушење или стврднување е елиминиран. Топлотопените лепила имаат долг рок на траење и обично може да се отстранат без посебни мерки на претпазливост. Некои од недостатоците вклучуваат термичко оптоварување на подлогата, ограничување на употребата на подлоги кои не се чувствителни на повисоки температури и губење на јачината на врската при повисоки температури, до целосно топење на лепилото. Ова може да се намали со користење на реактивно лепило кое по зацврстувањето подлежи на дополнително стврднување, на пр. со влага (на пр., реактивни уретани и силикони), или се зацврстува со ултравиолетово зрачење. Некои HMA може да не се отпорни на хемиски напади и атмосферски влијанија. HMA не губат дебелина за време на зацврстувањето; Лепилата базирани на растворувач може да изгубат до 50–70% од дебелината на слојот за време на сушењето.

Апликации на УХМР

Топлотопените лепила се толку многубројни колку што се разновидни. Генерално, топлото топење се нанесува со екструдирање, тркалање или прскање, а високата вискозност на топењето ги прави идеални за порозни и пропустливи подлоги. HMA се способни да врзат низа различни подлоги, вклучувајќи: гума, керамика, метали, пластика, стакло и дрво.

Денес, HMA (топли лепила) се достапни во различни видови, што овозможува употреба во широк опсег на апликации во неколку индустрии. За употреба со хоби или занаетчиски проекти, како што се склопување или поправка на далечински управувач со пена модели на авиони и вештачки цветни аранжмани, стапчиња за топење и топол пиштоли за лепак се користат при нанесувањето на лепилото. За употреба во индустриски процеси, лепилото се испорачува во поголеми стапчиња и пиштоли за лепење со повисоки стапки на топење. Настрана од стапчиња за топло топење, HMA може да се испорача и во други формати, како што се гранулирани или моќни топло топи блокови за процесори за масовно топење. Поголемите апликации на HMA традиционално користат пневматски системи за снабдување со лепило.

Примери на индустрии каде што се користи HMA вклучуваат:

• Затворање на клапите на брановидни кутии и картонски картони во индустријата за пакување.
• Лепење кичма во индустријата за книговезење
• Апликации за завиткување профили, склопување производи и ламинирање во индустријата за обработка на дрво
• Пелените за еднократна употреба се конструирани со употреба на HMA, поврзувајќи го неткаениот материјал и со задниот лист и со ластиците.
• Многу производители на електронски уреди може исто така да користат HMA за прицврстување делови и жици или за прицврстување, изолација и заштита на компонентите на уредот.
