Приспособена линија за покривање со течни течни полнење за мали шишиња со моноблок

• Модел: VK-MFC
• Волумен на полнење: 1-150ml
• Излез: 30-50 шишиња/мин
• Прецизност на полнење: помала од ± 1%
• Напојување: 220V/50Hz (приспособено според барањата на купувачот)
• Стапка на ограничување: повеќе од 99%
• Стапка на запирање: повеќе од 99%
• Стапка на етикетирање: повеќе од 99%
• Довод на воздух: 1,3 m3/h 0,4-0,8Mpa
• Моќност: 2,0 kw
• Тежина: 650 кг
• Димензии: 6000*3200*1750мм

Преглед на производот за линија за покривање за полнење мали шишиња

Погодна за примена на течно полнење и запечатување од 5-100 ml во фармацевтската индустрија, машината за полнење со течност VK-MFC со мала доза е со разумна структура, висока прецизна индексна маса за полнење, покривање, притискање на капачето, прецизно полнење на перисталтичката пумпа; Машината е контролирана од PLC со предност на лесно ракување и одржување. Постои систем за функционирање како без полнење без хранење шишиња, без приклучување без сензор за шишиња, без капаци без приклучоци. Линијата за полнење, изработена од нерѓосувачки челик како платформа за работа, е во согласност со GMP стандардот. Машината контролирана од пневматски и електричен двоен систем во машината го усвојува механичкиот менувач, кој може да ја пренесе енергијата во стабилна и помала потрошувачка на енергија плус прецизните карактеристики на позиционирање. Линијата за полнење особено се користи во масовното производство.

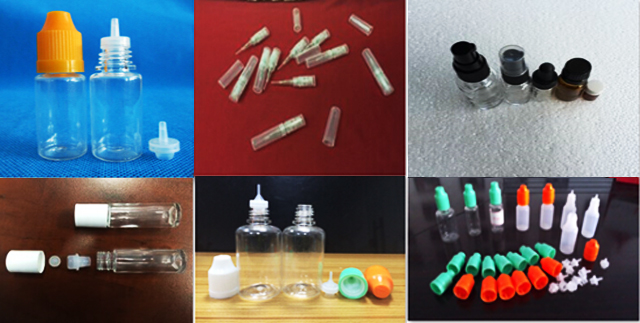

Примена на линија за пополнување:

Главен технички параметар на линијата за етикетирање на капачето за полнење:

Модел: VK-MFC

Волумен на полнење: 1-150ml

Излез: 30-50 шишиња/мин

Прецизност на полнење: помала од ± 1%

Напојување: 220V/50Hz (приспособено според барањата на купувачот)

Стапка на ограничување: повеќе од 99%

Стапка на запирање: повеќе од 99%

Стапка на етикетирање: повеќе од 99%

Довод на воздух: 1,3 m3/h 0,4-0,8Mpa

Моќност: 2,0 kw

Тежина: 650 кг

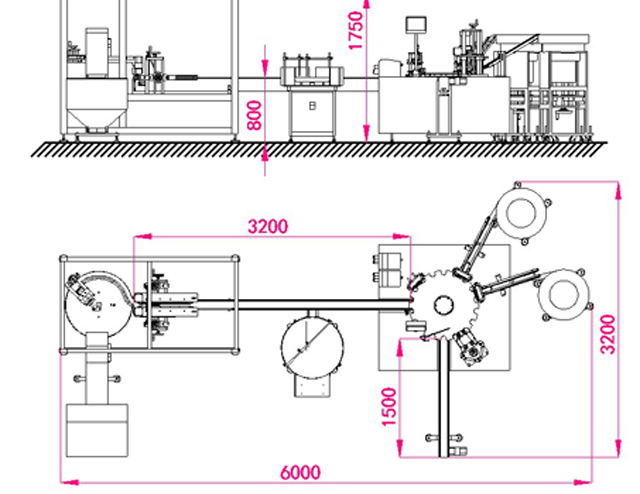

Димензии: 6000*3200*1750мм

Основна конфигурација на линијата за полнење

Резервни делови за полнење на моноблок

Главни делови и принцип на работа

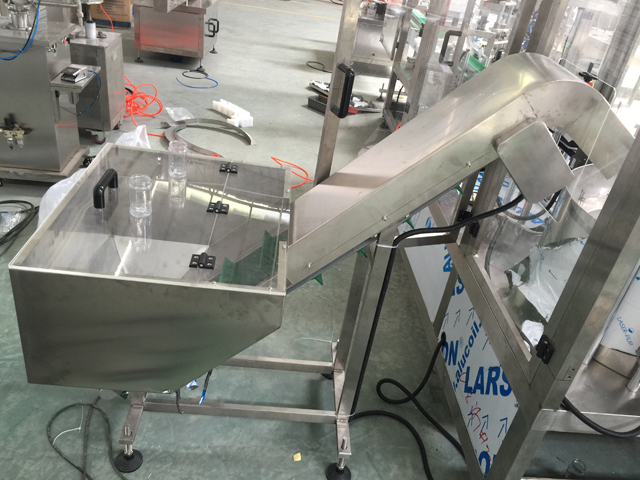

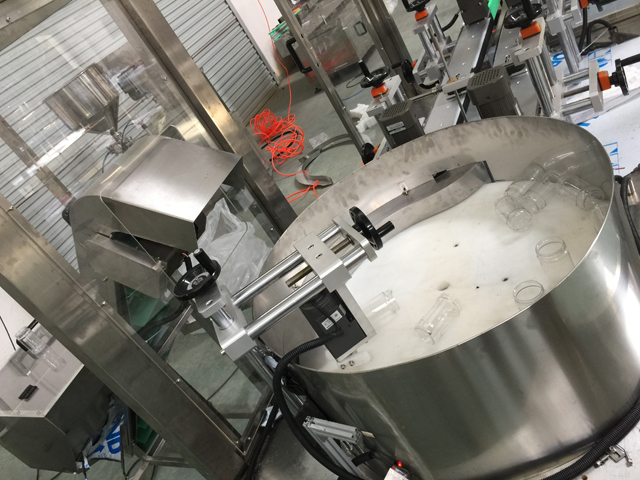

Систем за расклопување на шишиња

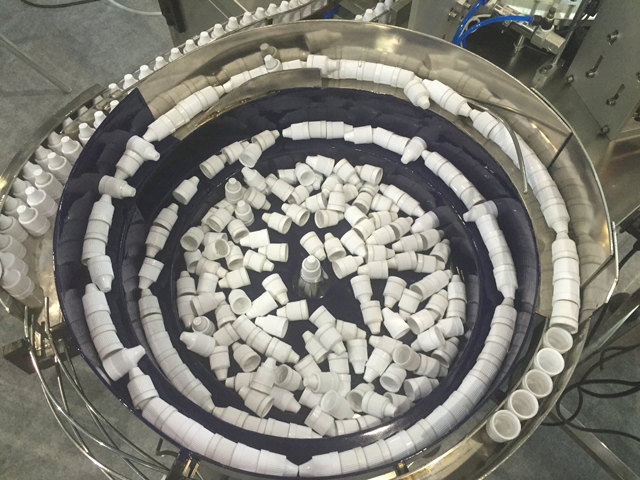

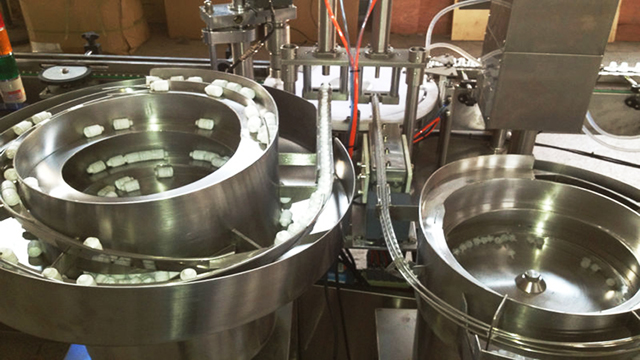

Капаци за шишиња и внатрешен приклучок вибратор

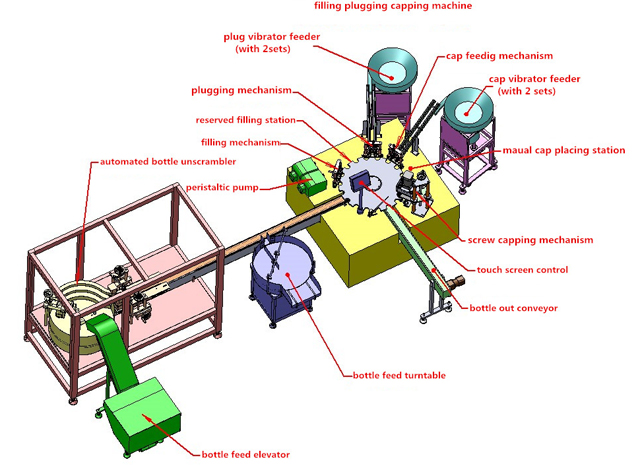

1. Машината е составена од такви делови како подвижна лента, скица на машината, вибратор за шишиња и капачиња, перисталтичка пумпа итн.

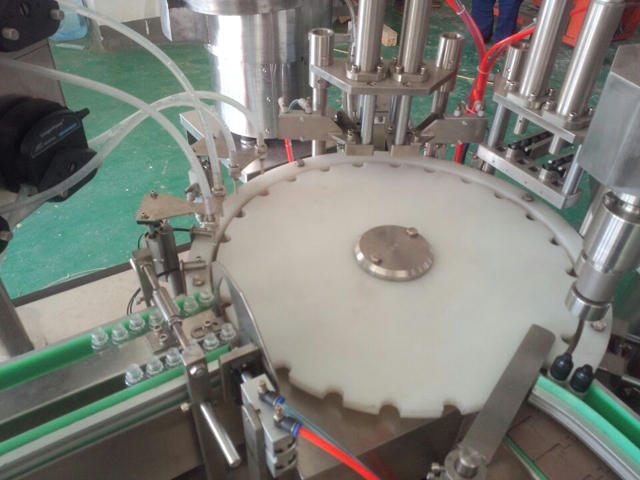

2. Подгответе доволно шишиња, приклучоци, капачиња и течност. Приклучоците и капачињата треба целосно да ги пополнат вибрирачките патеки и на работните станици за приклучување и покривање. Шишињата треба да се доставуваат со подвижна лента до тркалото за индексирање на ѕвездата, а потоа шишињата ќе се доставуваат наизменично од тркалото за индексирање до позициите за полнење, затнување и покривање.

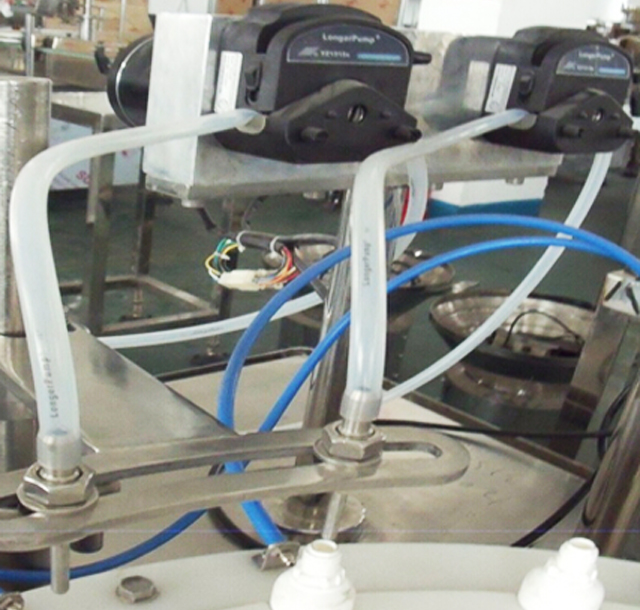

3. Течноста треба да се вшмукува со перисталтичката пумпа, а потоа да се испорача со силиконските цевки. Конечно, течноста ќе се наполни во шишињата преку цевката за игла кои автоматски се движат нагоре и надолу. За секое движење нагоре и надолу по цевките за игла, се прават два циклуса на полнење. Полнењето се комплетира со циклично вметнување на млазници за полнење во шишињата. Со фотоелектричното око кое не открива шишиња, ако нема шишиња на работната станица, перисталтичката пумпа престанува да работи бидејќи не може да се детектираат шишиња.

4. Вибрирачкиот сад со приклучок ги доставува приклучоците до станицата за вметнување на приклучокот, а во меѓувреме наполнетите шишиња наизменично се пренесуваат од тркалото за индексирање на ѕвездата до положбата под станицата за приклучување.

5. Потоа цилиндерот го придвижува вметнувачот на приклучокот да се нурне надолу и да ги турка приклучоците во шишињата. Шишињата што се вметнати во приклучокот ќе бидат префрлени од тркалото за индексирање на ѕвездата до станиците за паѓање и затворање на капачето

6. Главата за покривање се врти и се движи горе-долу како целина. Кога шишињата ќе застанат под него, надолната капачка глава ги спојува капачињата и го завршува капачето. Со фото-електричното око кое детектира приклучок, штом нема шишиња на станицата или ако има шише, но нема капа, тогаш механизмот за притискање на капачето ќе престане да се движи бидејќи не може да се откријат внатрешни приклучоци. Со ова, готовиот производ може да се избегне да биде без внатрешни приклучоци. Затворањето главно се постигнува со вртечките движења нагоре и надолу. Шишињата со капаче се испорачуваат до крајот на машината и следниот циклус е подготвен.

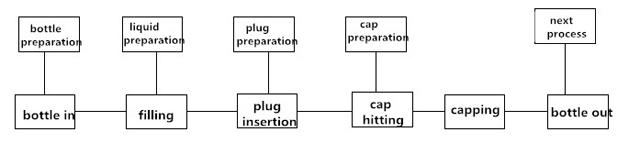

7. Процесот на работа на машината

Одржување

1. Неопходно е да се провери и одржува машината за да се издолжи машината и да се оптимизира функцијата на машината; Работната машина треба да се одржува на секои три месеци; Делот на лежиштето и менувачот мора да се подмачкаат со маснотии; Подмачкувањето мора да се врши периодично; Маслото за лизгање (N68) треба да се додаде во делот како движење на механизмот за движење или подигнување два пати на ден; Автомобилското масло (N68) треба да се додаде во ротационите или занишаните делови; Секој половина месец додавајте ја маста во отворот за камери; Секој месец еднаш за млазницата за масло со додавање на маснотии;

2. Никогаш не користете метални алати за да ја удирате или стругате површината каде што се спојува спојувањето на делови како компоненти или мувла.

3. Ако машината престане да работи подолго време, додадете ја маста за подмачкување во деловите како менувачот или лежиштето; Исто така, третирајте ја машината со водоотпорна заштита.

4. Никогаш не ставајте предмети на машината за да не ја оштетите машината.

5. Периодично чистете ја прашината внатре во компонентите, исто така, проверувајте ги сите завртки и фиксирајте ги сите олабавени завртки.

6. Проверете ги завртките во терминалите за жици во одредено време и уверете се дека завртката е фиксирана;

7. Проверете дали има некоја лабава станица во истегнатата патека за поврзување од електричните кутии; Ако делот е премногу лабав, повторно фиксирајте ја завртката за да избегнете триење или оштетување на изолациониот слој што може да предизвика електрично истекување;

8. Проверете ги лесно носените тапаци и сменете ги оштетените навреме;

Пакување и транспорт

Никогаш не ја поставувајте машината хоризонтално или исправено надолу; Расклопете го стапалото на машината и поправете ја целата машина со дното на гајба. Машината треба да остане мирна во гајба без да се ослободи од гајбата или станицата за тресење за време на транспортот;

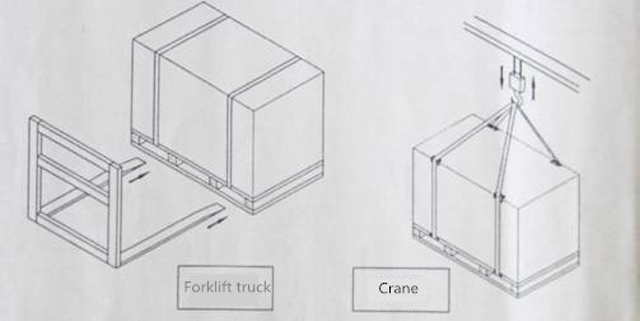

Пакувањето на машината треба да биде неутрално; Кога ја преместувате машината, ве молиме користете виљушкар или кран и поместете ја машината од дното во стабилно движење; Забележете ја илустрацијата на сликата како подолу; при подигнување и замавнување на машината не треба да се дозволи кранот да дојде во контакт со машината. Поправете ја машината со 4 парчиња M16X200 завртки, а потоа поврзете ги крановите и завртките за дигање и замавнување на машините. Во меѓувреме да ги амортизирате заштитните предмети под машината. Користете ја потпората за стабилно дигање доколку е потребно (илустрирано како подолу на сл.)

Пред да ја отпакувате гајбата, проверете дали има оштетувања на гајбата; Ако се случи некаква штета на гајбата, не отворајте ја гајбата и веднаш контактирајте со превозничката компанија; Отворете ја гајбата под лупа од работниците за испорака и снимете го процесот;

Што се однесува до безбедноста, растојанието од земјата за вилушкарот треба да биде под 1 m; Ако користите кран придвижувајќи ја машината, растојанието треба да се одржува од 2 метри до 2,5 метри.
