Полуавтоматски капачиња за капачиња стаклени тегли Шишиња чак вакуумски капачиња

Полуавтоматски капачиња за стаклени тегли Шишиња чак вакуумски капачиња

VK-SVC машина за вакуумско покривање за стаклена тегла
Напојување: AC220V/50-60Hz
Брзина на затворање: 1200-1500bh
Моќност: ≤1,3KW (вклучува вакуумска пумпа)
Дијаметар на капачето: Φ30-Φ85mm, Φ85-Φ110mm
Висина на шишето: 50-180 mm, 120-250 mm
Дијаметар на шише: Φ30-Φ80mm Φ80-Φ150mm
Ограничен степен на вакуум: -0,08Mpa
Торзија на капаче: 5-25 NM
Потрошувачка на воздух: 0,5m3/0,7Mpa
Големина на машината: 750*700*1350мм
Тежина: 157 кг

Оваа сериска машина за покривање е истражувана и произведена од нас самите со долгогодишно искуство во производството, е домашна оригинална креација, користи вакуумска пумпа за вакумирање, достапен висок степен на вакуум, вртежен момент и нивото на вакуум може да се постават на барање, компатибилни со различни различни форми и големини на шишиња за покривање, силна компатибилност и лесни за прилагодување.

Главните пневматски и електрични компоненти се од светски познати брендови, стабилни и сигурни перформанси.

Широко се користи во стаклени шишиња со лимени капачиња за вакуумско капаче за храна, конзервирана храна, пијалоци, зачини, производи за здравствена заштита и други индустрии.

Наместо да се затегнува од страните, како кај внатрешен завртувачки капак, капачето на капачето има чак што цврсто го фаќа капачето и го врти капачето врз шишето одозгора и затоа механизмот за спојување може многу прецизно да се постави за да го контролира вртежниот момент на капачето.

Машините Chuck Capping се достапни од машини со една глава до повеќеглави со голема брзина. Големата предност на машината за покривање чак е нејзината приспособливост за работа со голема брзина и секако прецизното вртење на капачето.

Недостаток на капачето за чак е тоа што секоја големина на шише бара менување на делови и ако се менуваат големини на капачињата, треба да се променат и сите чакчиња (да не ја спомнуваме можноста дека сортирањето и пренесувањето капа исто така може да бараат делови за промена).

Кога размислувате за машина за затварање на чак, треба сериозно да размислите за користење на истите капачиња за сите шишиња на линијата, бидејќи деловите за промена на шишињата се релативно евтини за менување на капачиња за различни капачиња.

Главен технички параметар:

Модел: VK-SVC

Напојување: AC220V/50-60Hz

Брзина на затворање: 1200-1500bh

Моќност: ≤1,3KW (вклучува вакуумска пумпа)

Дијаметар на капачето: Φ30-Φ85mm, Φ85-Φ110mm

Висина на шишето: 50-180 mm, 120-250 mm

Дијаметар на шише: Φ30-Φ80mm Φ80-Φ150mm

Ограничен степен на вакуум: -0,08Mpa

Торзија на капаче: 5-25 N.M

Потрошувачка на воздух: 0,5m3/0,7Mpa

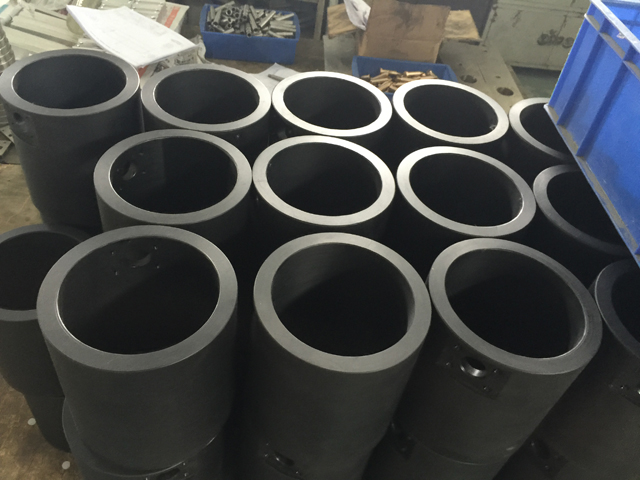

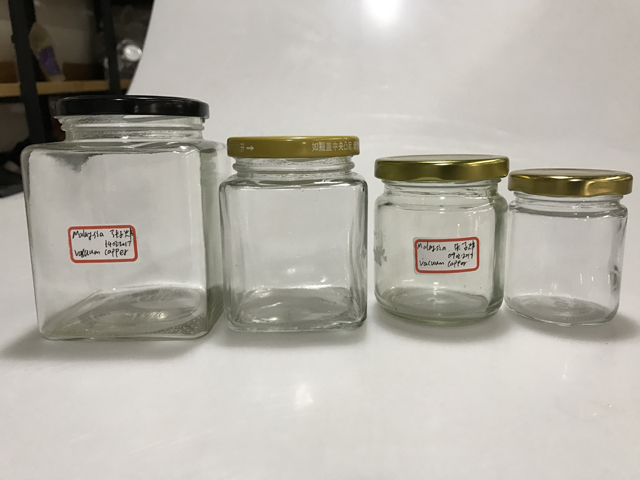

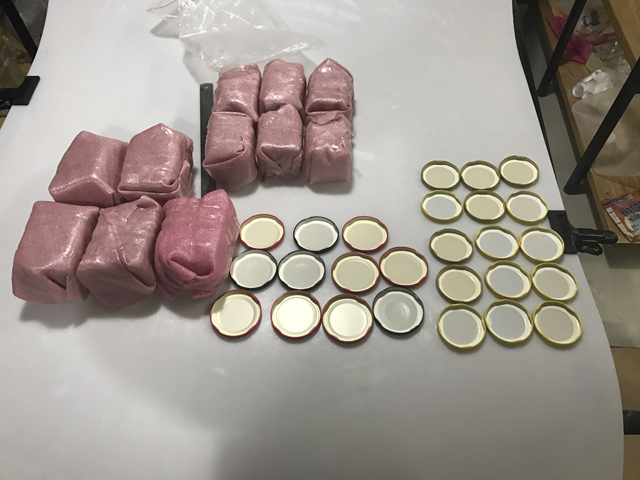

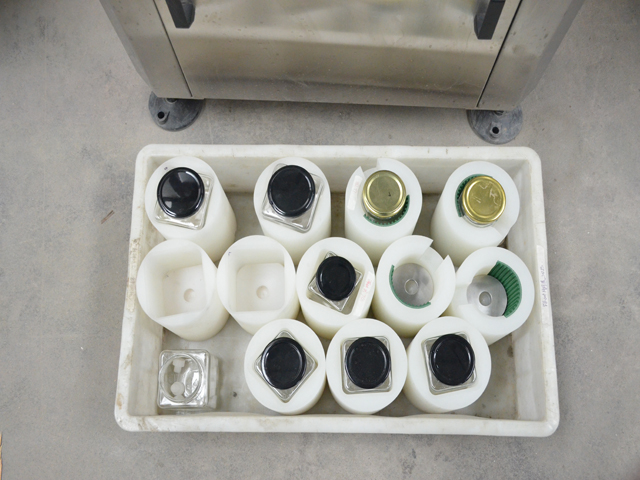

Машината треба да се прилагоди според вистинските примероци од тегли/шишиња испратени од клиенти:

Упатство за работа:

A. Структура и работни принципи

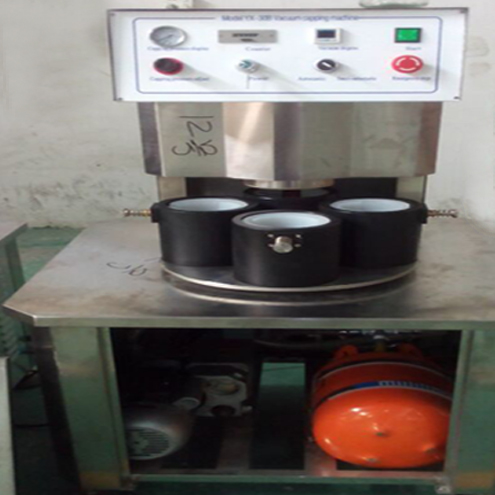

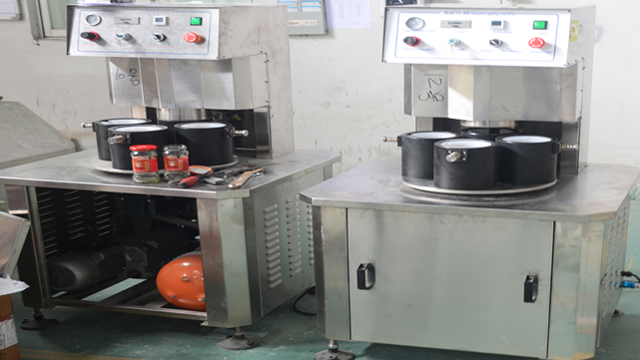

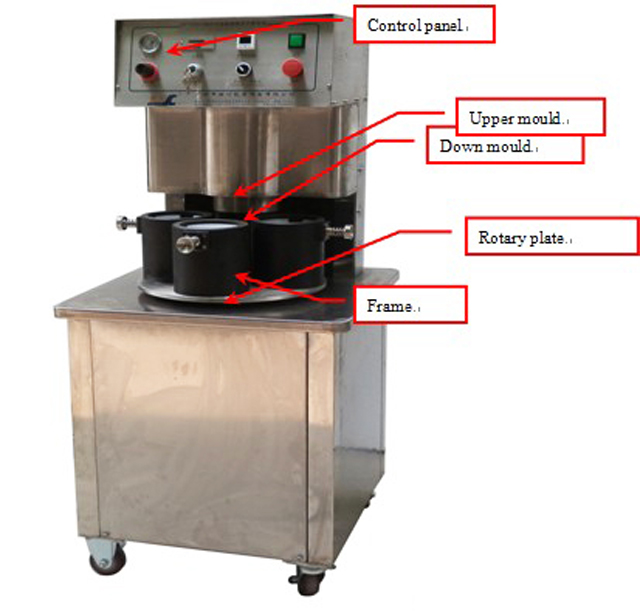

Слика 1 Машина за вакуумско покривање

Работни принципи и функции

Оваа машина се состои од машинска рамка, горната мувла надолу, систем за ротирачка положба, структура за покривање, вакуумски систем, електричен и систем за контрола на притисокот. Работи како: ставете ја чашата со капачиња во долниот калап, а потоа со рака ставете ја долната форма до центарот на капачката глава. Тогаш машината автоматски ќе се затвора со вакуум.

Оваа машина функционира подолу како:

1. Кога ќе го ставите калапот до центарот на капачката глава, машината автоматски ќе се затвара со вакуум;

2. Функција за најниско поставување на вакуум: ако машината не може да го достигне степенот на вакуум како што е поставен претходно, машината нема да работи за следната постапка;

3. Функција на вртежен момент за покривање: Главата за покривање се движи со воздушен цилиндар и може да се прилагоди со притисок;

Главна структура и компоненти:

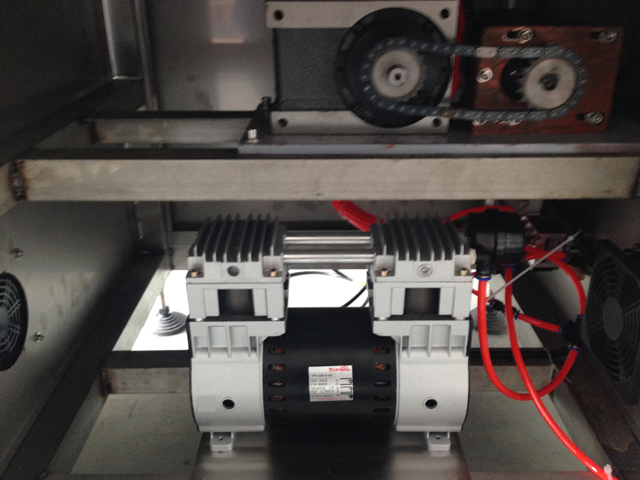

Вакуумска пумпа и вакуумски резервоар:

Вакуумската пумпа и резервоарот за вакуум се користат за да се постигне вакуумска функција, вакуумската пумпа треба да биде со вакуумско масло, половина од вакуумското масло внатре е во ред. Не е дозволено да се користи машината ако нема повеќе вакуумско масло внатре.

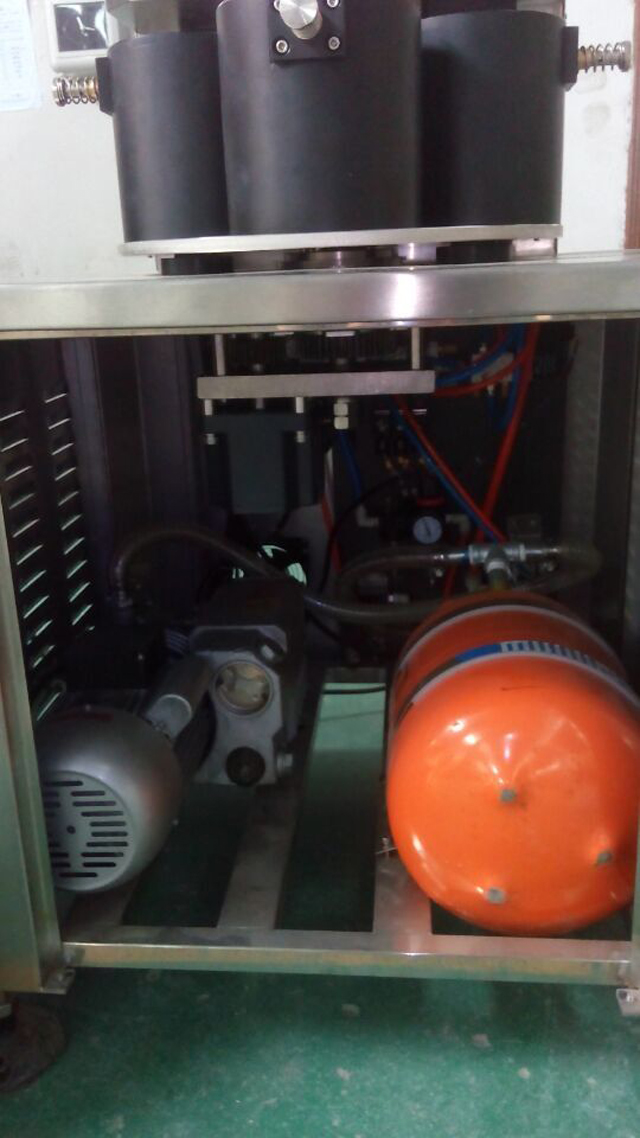

Слика 2 Резервоар за вакуум и вакуум пумпа

Ве молиме, поврзете ги вакуумската пумпа и резервоарот за вакуум како на сликата погоре и напојувајте со струја

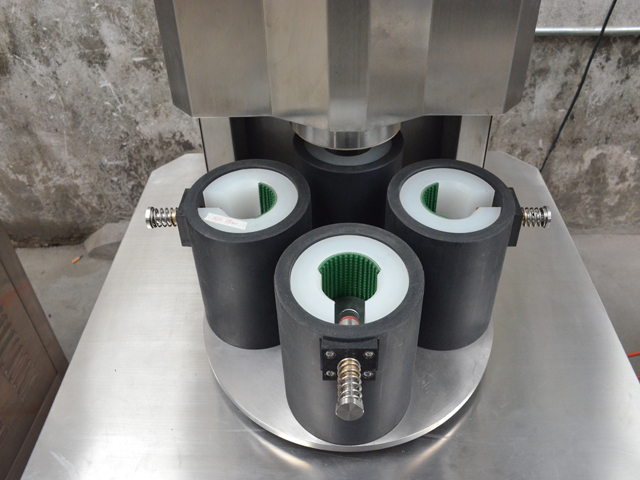

Структура на ротирачка плоча

Слика 3

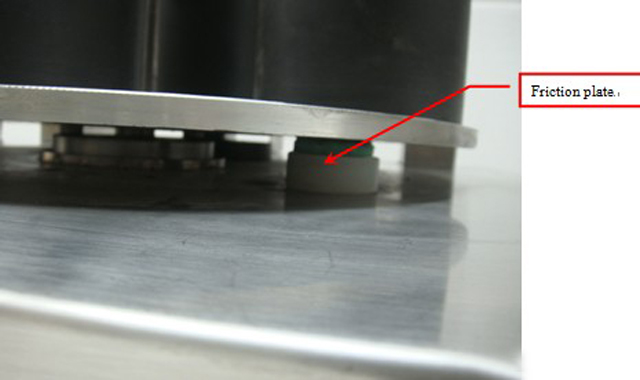

Оваа ротациона плоча се поместува за 4 чекори За да се обезбеди стабилно поместување на ротационата плоча, оваа ротирачка плоча прифаќа 3 фрикциони плочи за снабдување со отпор за да обезбеди стабилно движење. Мора да ја одржува машината чиста додека работи, а плочите за триење постепено ќе се носат, редовно проверуваат и редовно се менуваат.

Слика 4

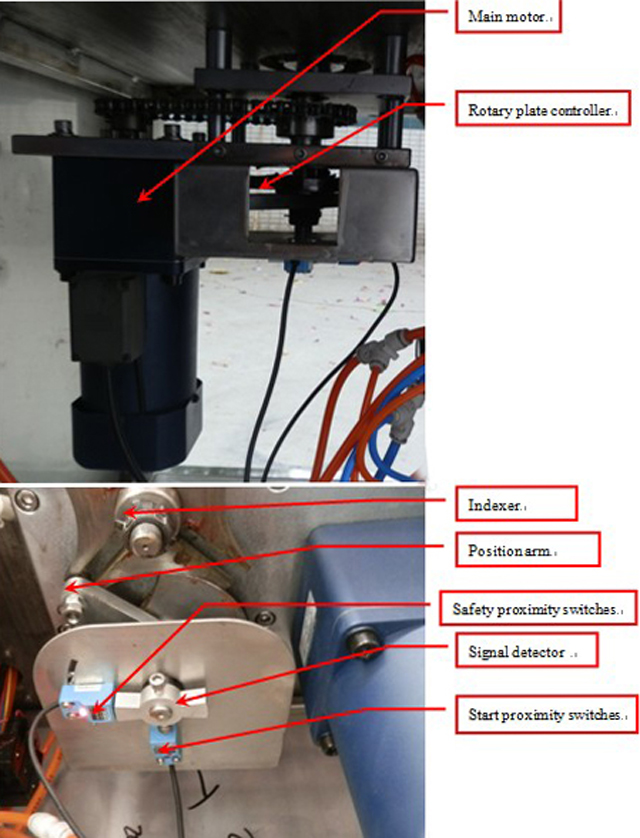

Ротационата плоча се поместува со главниот мотор, кога детекторот на сигналот се движи до прекинувачите за близина на стартот и добива сигнали (детекторот на сигналот и прекинувачите за близина се околу 2-3 мм), горниот калапи се преместува до капакот, кога се затвора, моторот сè уште работи , кога детекторот на сигналот се преместува до безбедносните прекинувачи за близина и добива сигнал, моторот престанува да работи.

Слика 5

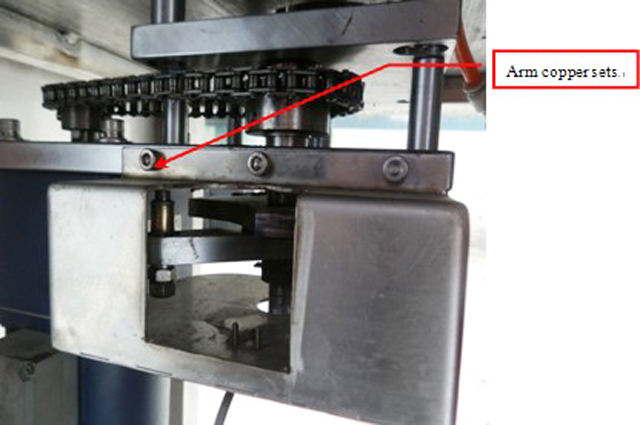

Бакарните гарнитури ќе се истрошат додека работат, мора редовно да ставаат малку маснотии и да се менуваат кога ќе се оштетат. Кога се менувате, можете да ја видите сликата 5

Структура на покривање

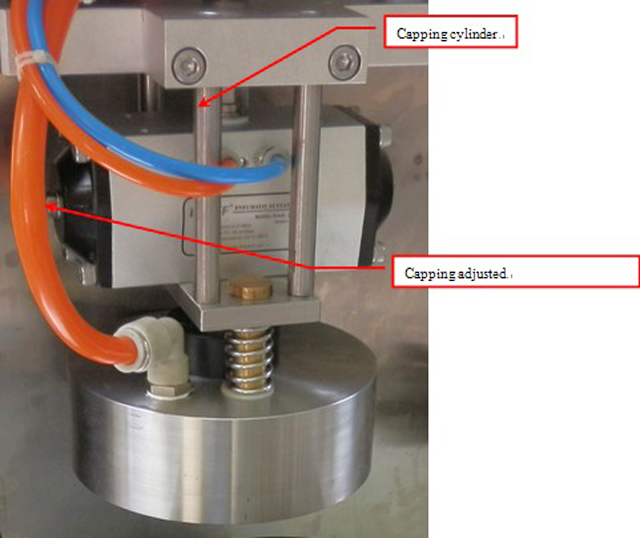

капачка глава

Главата за покривање се поместува со цилиндар за да се подигне и надолу. Вртежниот момент на затворање може да се прилагоди со копче за притискање на контролната табла (Како што можете да видите на контролната табла)

Црвената гума во внатрешноста на капачката глава е делот кој лесно се носи, треба често да се проверува и менува. Кога се покрива, главата за покривање мора да се прицврсти на капачињата, можете да ставите нешто внатре во долниот калап за да постигнете различни висини. Но, висината не може да биде преголема, или ако е преголема, не можете да постигнете вакуум функција, но ако не е доволна висина, не може да се затвори. Вообичаено растојанието за капачињата и горниот дел од долниот калап е 16mm-19mm.

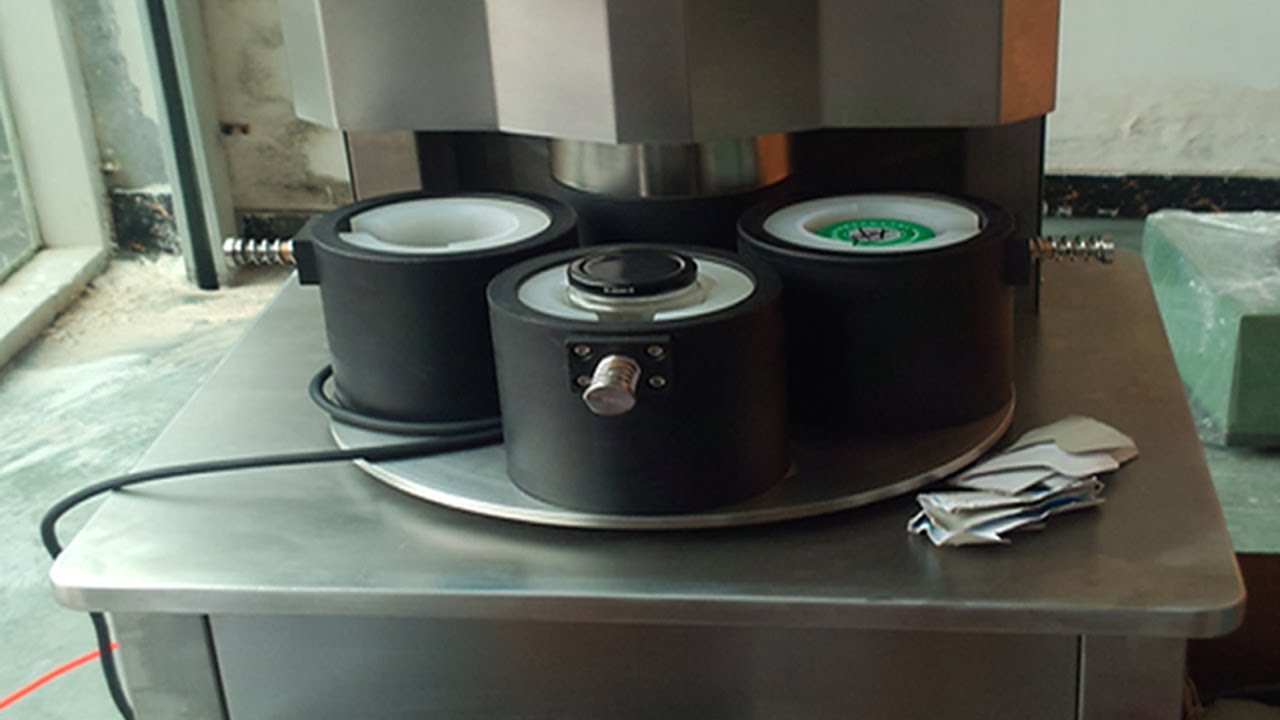

Уред за кликнување на шише

Слика 7

Уредот за кликнување на шишето е да го фиксира шишето додека се затвара, кога ротационата плоча треба да се постави, цилиндерот за кликнување на шишето се движи за да го поправи шишето за да обезбеди добро затворање.

Главен технички параметар:

Димензии: 600(L)×600(Ш)×1350(В)

Тежина: околу 110 ㎏

Напојување: AC220V 50-60Hz

Моќност: ≦150W (без вакуум пумпа)

Воздушен притисок: 0,5-0,8 MPa

Потрошувачка на воздух: ≤0,2m3/min

Брзина: околу 25 шишиња／мин

Дијаметар на капакот: прилагоден

Големини на шишиња: прилагодени

Инсталација

1. Машината мора да биде на чисто и безбедно место;

2. Проверете дали е достапно итно запирање (слика 5);

3. Напојување со струја за проверка;

4. Поврзете ја машината со гасовод со сепараторот за масло и вода, прилагодете го притисокот на воздухот на 0,6Mpa;

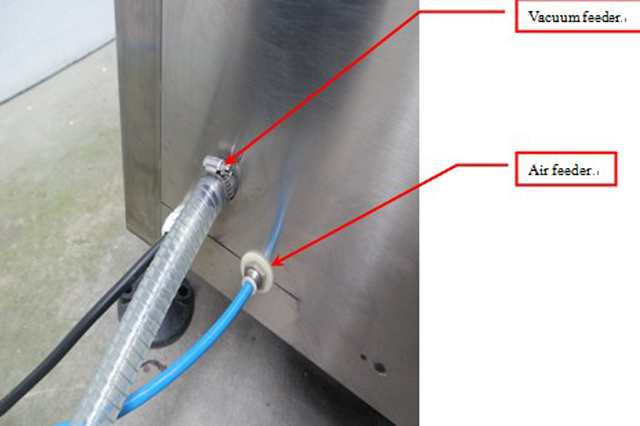

5. Поврзете го резервоарот за вакуум со машината. Проверете дали нема истекување на гас.

Слика 8

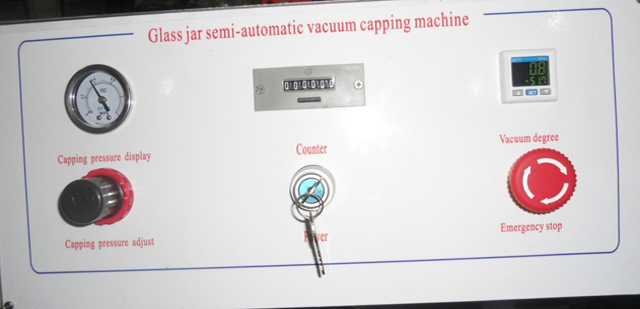

Работа на контролниот панел

Слики

Контролната табла се состои од табела за притисок за покривање, прилагодување на притисокот за покривање, бројач, прекинувач за напојување, прилагодување на вакуум и итно запирање.

1. Прилагодувањето на притисокот за покривање може да се користи за прилагодување на вртежниот момент на затворање, кога е во насока на стрелките на часовникот, притисокот се зголемува, вртежниот момент за покривање е посилен, кога е спротивно од стрелките на часовникот, притисокот се намалува, вртежниот момент за покривање е помал;

2. Итно запирање, кога ќе се случи нешто итно, притиснете го прекинувачот за итно стопирање, тогаш машината ќе биде во безбедна ситуација;

3. Бројачот е да брои колку чаши сте произвеле, ако го ставите копчето за ресетирање, бројачот ќе се брои како нула;

4. Ако треба да го прилагодите степенот на вакуум, притиснете го „M“ во табелата со приспособена вакуум, и таа ќе прикаже „St1“, притиснете „︽““︾“ за да се прилагоди.

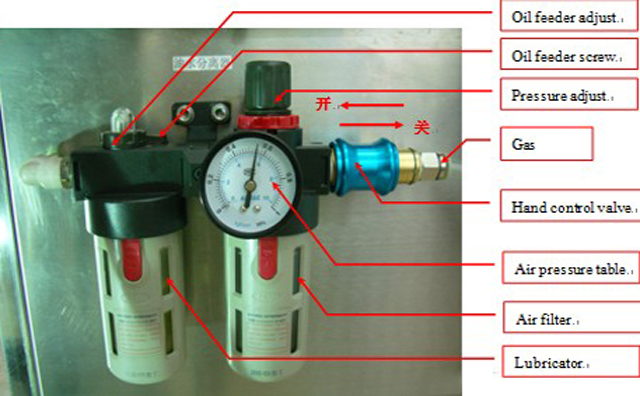

Сепаратор за масло и вода и притисок и прилагодување (Слика 10)

Слика 10

Сепараторот за масло и вода се состои од рачен контролен вентил, прилагодување на притисокот, маса за воздушен притисок, прилагодување на масло, филтер за воздух и подмачкувач;

Рачниот вентил за контрола треба да го вклучува и исклучува целиот довод на воздух на машината;

Прилагодувањето на притисокот е за снабдување со притисок на машината, кога е во насока на стрелките на часовникот, притисокот се зголемува, кога е спротивно од стрелките на часовникот, притисокот се намалува;

Табелата за притисок на воздухот е да го прикаже работниот притисок на машината;

Прилагодувањето на маслото е за снабдување со масло на машината, кога е во насока на стрелките на часовникот, маслото се намалува, кога е спротивно од стрелките на часовникот, маслото се зголемува.

Филтерот за воздух е за отстранување на водата од компресираниот воздух, кога притисокот на сепараторот за масло и вода е нула, филтерот за воздух автоматски ќе ја отстрани водата.

Лубрикаторот треба да снабдува масло за машината, прво треба да го исклучите доводот на воздух и да ставите малку масло во лубрикаторот, околу 2-3 месеци на време.
