Машина за етикетирање на полуавтоматски кабел за напојување

• Модел: VK-T807
• Прецизност на етикетирање: ±1mm (исклучете го отстапувањето на етикетата на производот)
• Брзина на етикетирање: 20~40 парчиња/минит (нејзината големина до производот)
• Применлива големина на производот: 20≤должина≤300mm, 20≤ширина≤200mm
• Применлива големина на етикетата: 20≤должина≤150mm, 20≤ширина≤150mm
• Големина на машината: 970*790*1440мм
• Воздушен притисок: 0,6Mpa
• Моќност: 220V, 50/60HZ/140W
• Тежина: 99 кг

Погледнете го видеото

Рачната машина за етикетирање на жица со тркалезна површина постигнува полуавтоматско означување на леплива етикета или леплива фолија на жичаната водоводна цевка, шрафцигер итн.

Како работи машината:

Машината за етикетирање се базира на PLC како јадро, прима сигнали и ја контролира работата на сите системи. При стапнување на прекинувачот на педалата, сигналот ќе се испрати до PLC и ќе се обработи според збир на програми.

Потоа завршете ги процесите на соголување на етикетата и напојување на етикетата со стартување на системот за контрола на чекор моторот. Во исто време, сензорот за позиција на етикетата (исто така познат како електрично око) секогаш ќе внимава на растојанието низ кое поминува етикетата.

Кога ќе помине етикетата, сензорот веднаш ќе го испрати сигналот до PLC. Потоа PLC, според збир на програми, го испраќа сигналот до системот за контрола на степер моторот да застане и стартува на системот за етикетирање за да го заврши процесот на етикетирање.

Принцип на работа

Систем за пренос:

Степер моторот обезбедува енергија за соголување на етикетите преку синхрониот појас што го движи механизмот за влечење и механизмот за примање материјали, за да се постигнат етикети за соголување и рециклирање на заднинскиот лист Glassine.

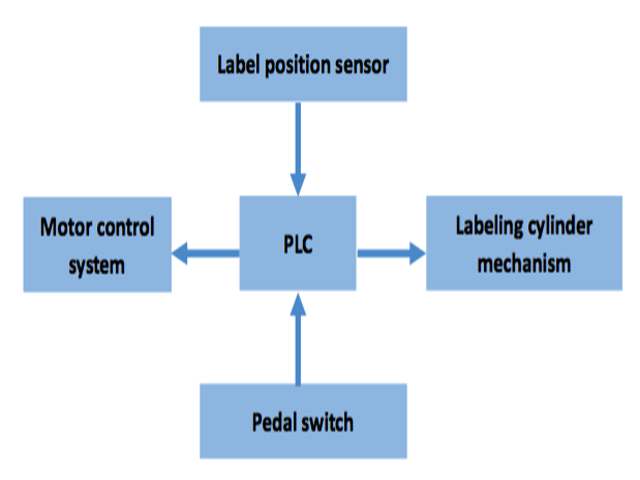

Контролен систем:

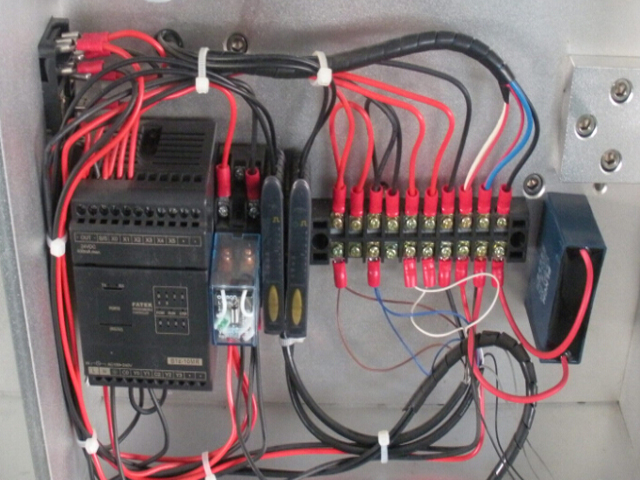

Оваа машина се контролира со користење на струја и гас. Сигналот од електричното око (SICK сензор) и прекинувачот на педалата ќе се префрлат во PLC за обработка, со цел да се постигнат сите процеси на соголување на етикети, етикетирање и броење.

Примена на машина за етикетирање на жици:

Применлив производ: Долгите тркалезни производи кои мора да бидат означени со хартиена етикета или филмска етикета на површината;

Применливи индустрии: Широко се користи во електричната енергија, медицината, пластиката, индустриите итн.

Технички карактеристики на машината за етикетирање на жици:

Малата структура зазема помалку простор и е лесна за движење и товарење.

Добра прецизност и стабилност на етикетирање; Уредни, без брчки, без меур.

Лесен е за употреба и прилагодување. Новите работници можат лесно да го користат или прилагодат по едноставна обука.

Стабилна работа.

Технички податоци:

Конфигурација:

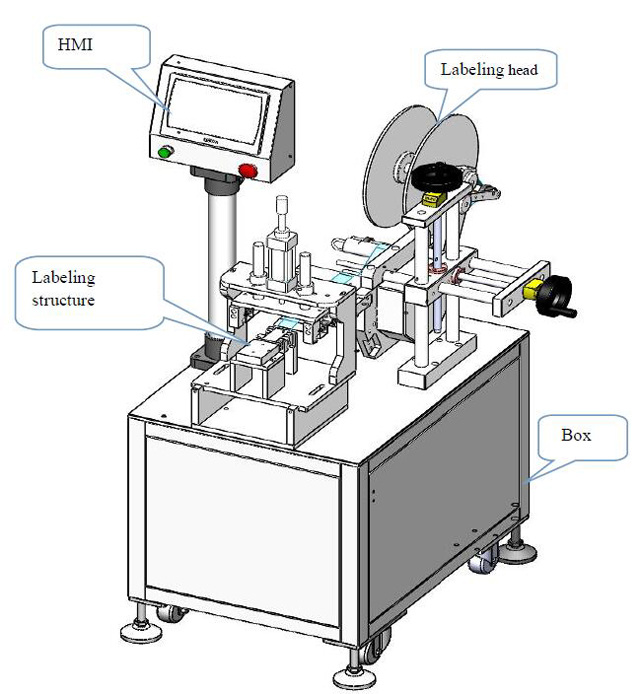

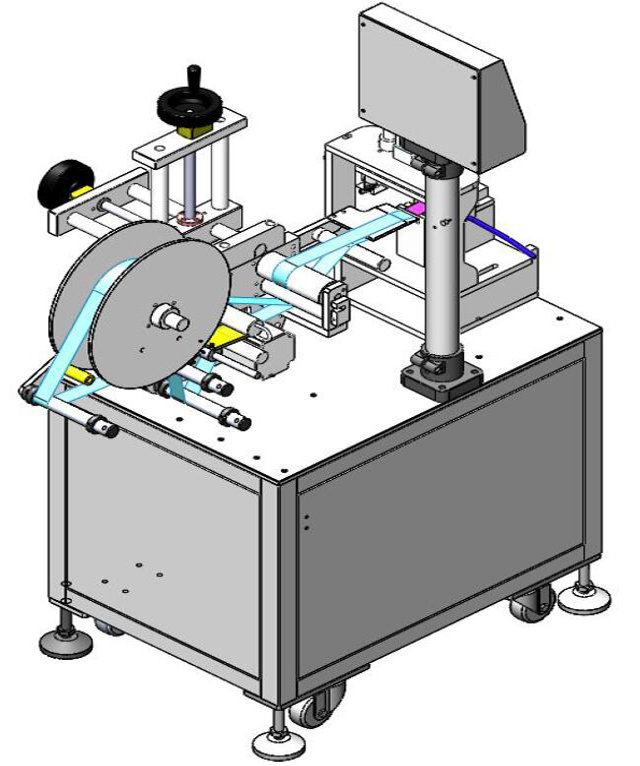

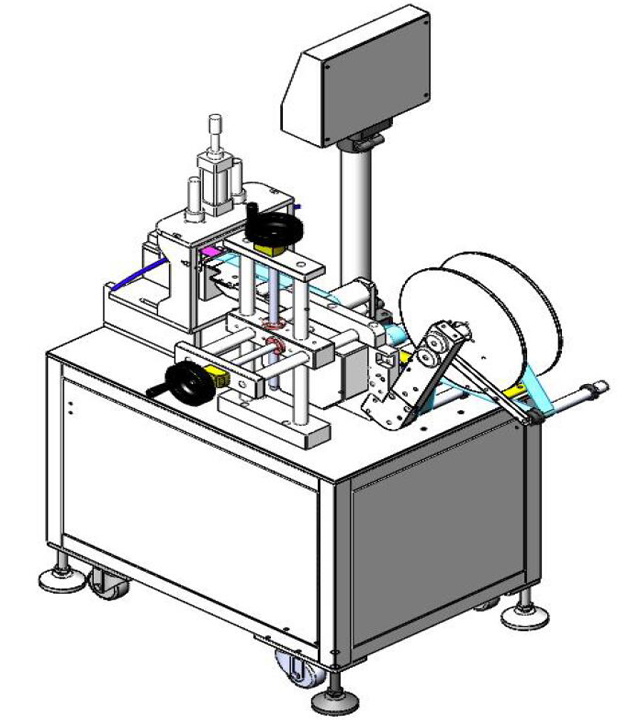

Друг цртеж

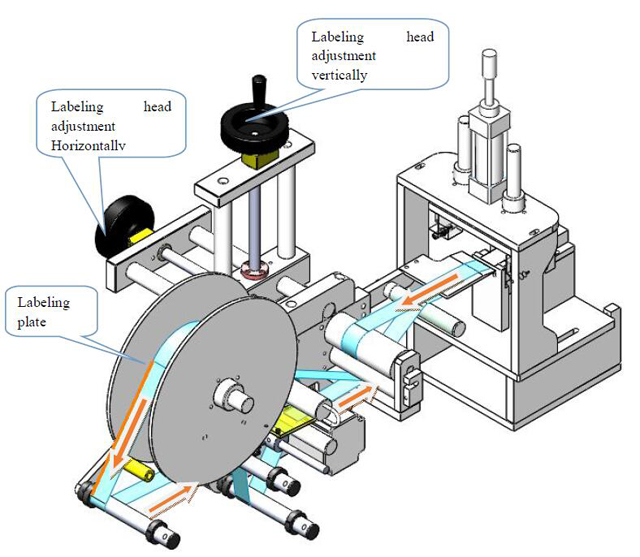

Глава за етикетирање

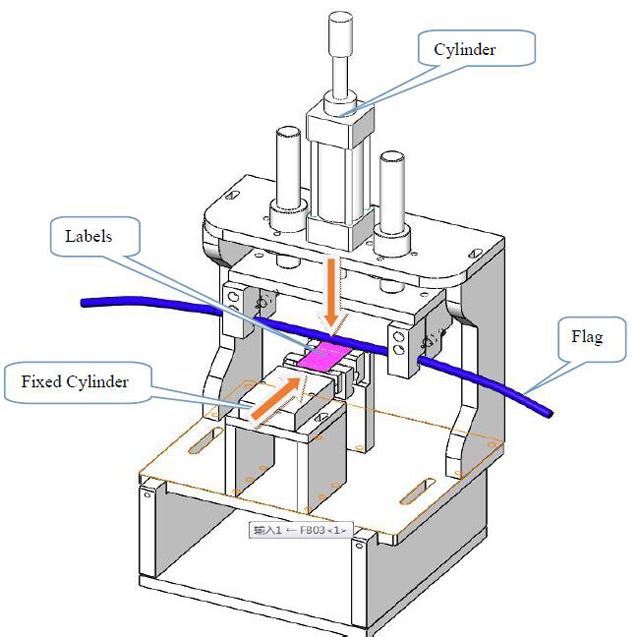

Структура на означување

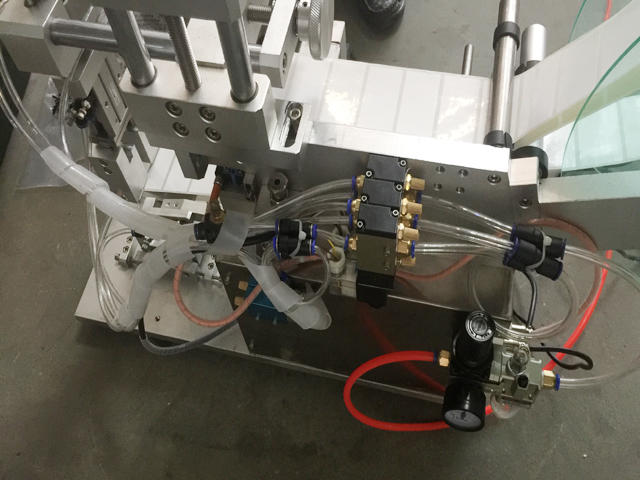

Заден поглед на машината за етикетирање на жица

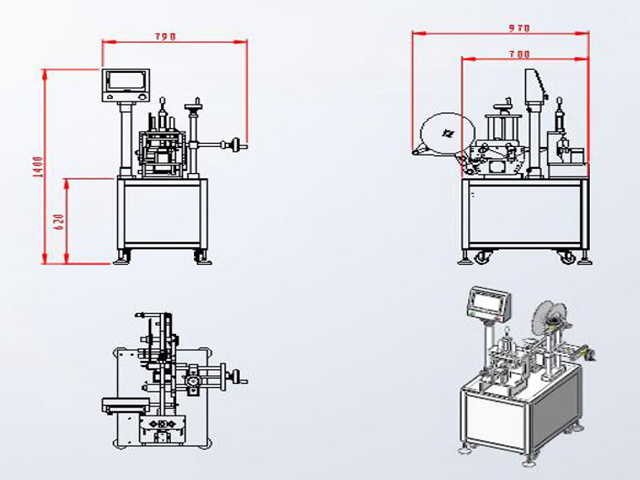

Цртеж на големината на полуавтоматска машина за етикетирање на жици:

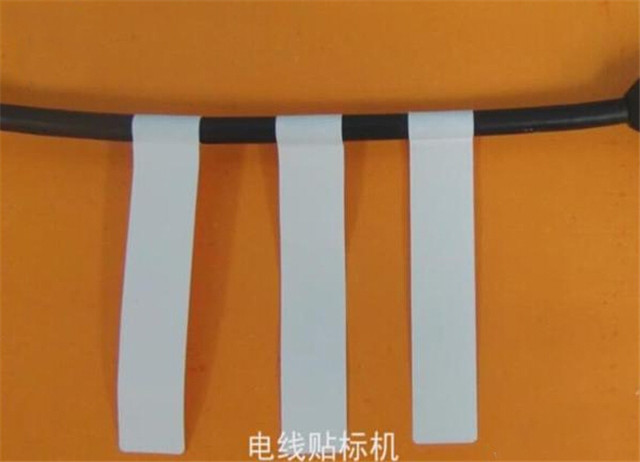

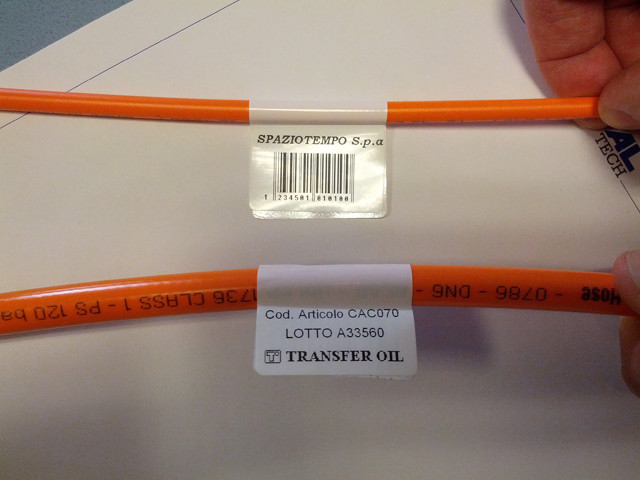

Примероци за означување:
