Полуавтоматска машина за покривање стаклени тегли со вакуум за затворање на метални капачиња

• Модел: VK-SVC Машина за вакуумско покривање
• Напојување: AC220V/50-60Hz
• Брзина на затворање: 1200-1500bh
• Моќност: ≤1,3KW (вклучува вакуумска пумпа)
• Дијаметар на капачето: Φ30-Φ85mm, Φ85-Φ110mm
• Висина на шишето: 50-180 mm, 120-250 mm
• Дијаметар на шише: Φ30-Φ80mm, Φ80-Φ150mm
• Ограничен степен на вакуум: -0,08Mpa
• Торзија на капаче: 5-25 N.M
• Потрошувачка на воздух: 0,5m3/0,7Mpa

Оваа сериска машина за покривање е истражена и произведена од нас самите со долгогодишно искуство во производството; е домашната оригинална креација, користи вакуумска пумпа за вакуум, достапен висок степен на вакуум, вртежен момент и нивото на вакуум може да се постават по потреба, компатибилни со различни форми и големини на шишиња за покривање, силна компатибилност и лесни за прилагодување.

Главните пневматски и електрични компоненти се од светски познати брендови, стабилни и сигурни перформанси.

Широко се користи во стаклени шишиња со лимени капачиња за вакуумско капаче за храна, конзервирана храна, пијалоци, зачини, производи за здравствена заштита и други индустрии.

Технички параметар

• Модел: VK-SVC Машина за вакуумско покривање
• Напојување: AC220V/50-60Hz
• Брзина на затворање: 1200-1500bh
• Моќност: ≤1,3KW (вклучува вакуумска пумпа)
• Дијаметар на капачето: Φ30-Φ85mm, Φ85-Φ110mm
• Висина на шишето: 50-180 mm, 120-250 mm
• Дијаметар на шише: Φ30-Φ80mm, Φ80-Φ150mm
• Ограничен степен на вакуум: -0,08Mpa
• Торзија на капаче: 5-25 N.M
• Потрошувачка на воздух: 0,5m3/0,7Mpa

Упатство за работа за полуавтоматска машина за покривање со вакуум

Структура и работни принципи

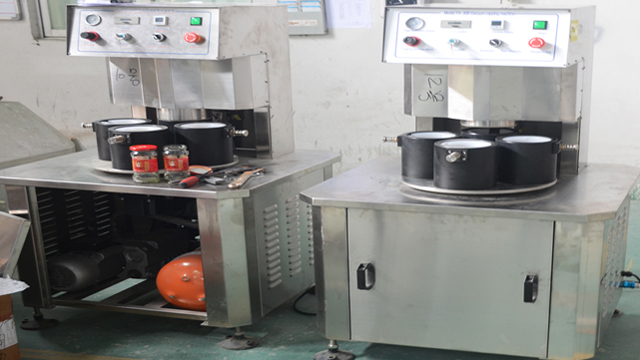

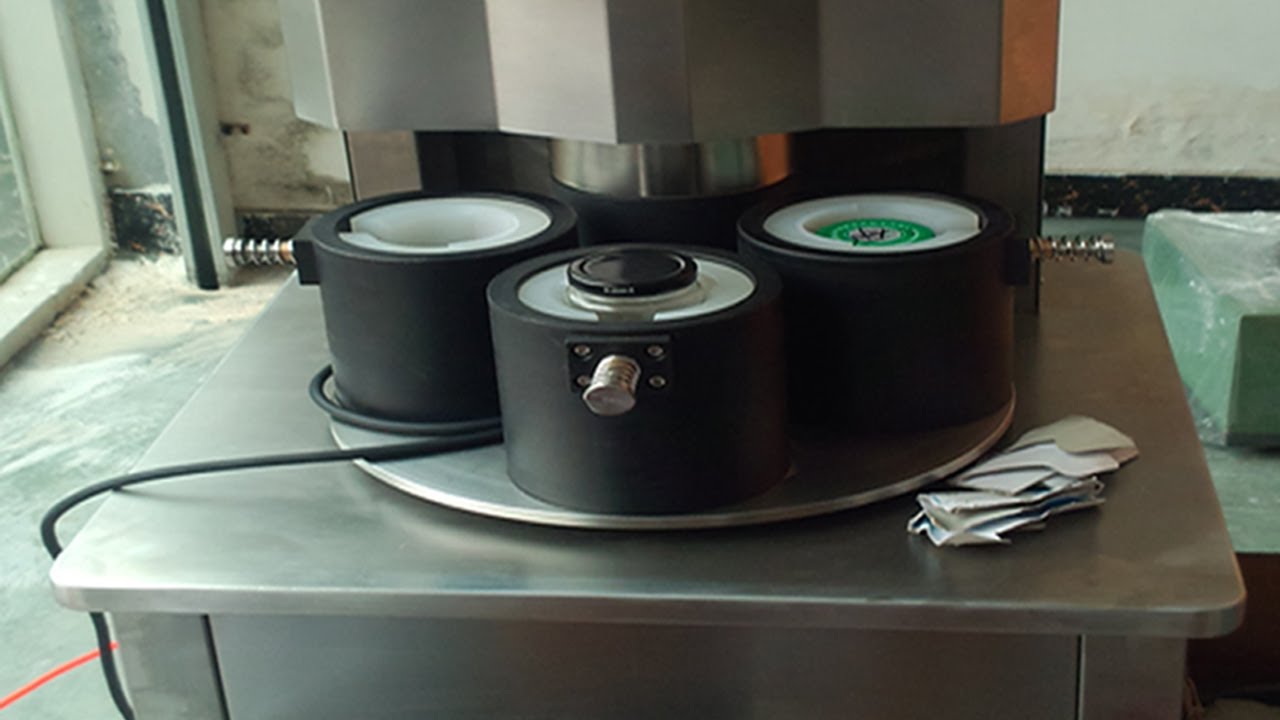

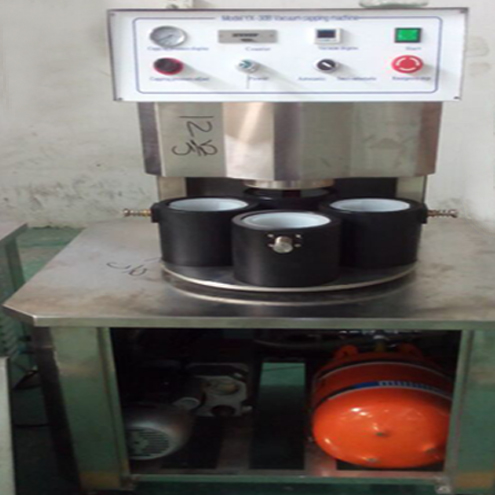

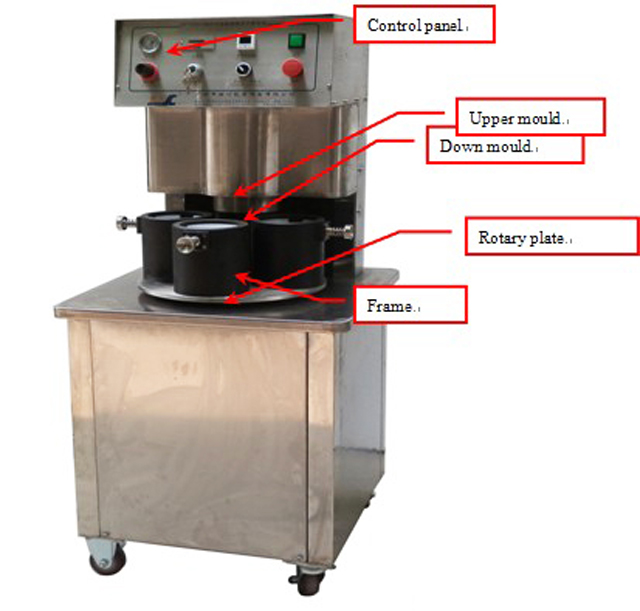

Слика 1: Машина за вакуумско покривање

Работни принципи и функции

Оваа машина се состои од машинска рамка, горната мувла надолу, систем за ротирачка положба, структура за покривање, вакуумски систем, електричен и систем за контрола на притисокот.

Работи како: ставете ја чашата со капачиња во долниот калап, а потоа со рака ставете ја долната форма до центарот на капачката глава. Тогаш машината автоматски ќе се затвора со вакуум.

Оваа машина функционира подолу како:

Кога ќе го ставите калапот до центарот на капачката глава, машината автоматски ќе се затвара со вакуум;

Функција за најниско поставување на вакуум: ако машината не може да го достигне степенот на вакуум како што е поставен претходно, машината нема да работи за следната постапка;

Функција на вртежен момент за покривање: Главата за покривање се поместува со воздушен цилиндар и може да се прилагоди со притисок;

Главна структура и компоненти:

Вакуумска пумпа и вакуумски резервоар:

Вакуумската пумпа и резервоарот за вакуум се користат за да се постигне вакуумска функција, вакуумската пумпа треба да биде со вакуумско масло, половина од вакуумското масло внатре е во ред. Не е дозволено да се користи машината ако нема повеќе вакуумско масло внатре

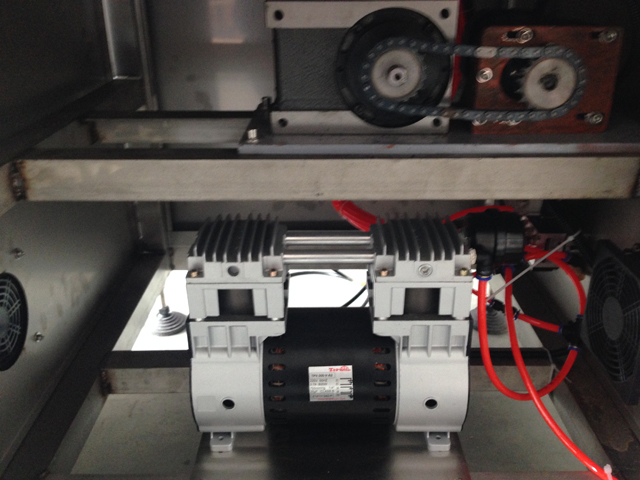

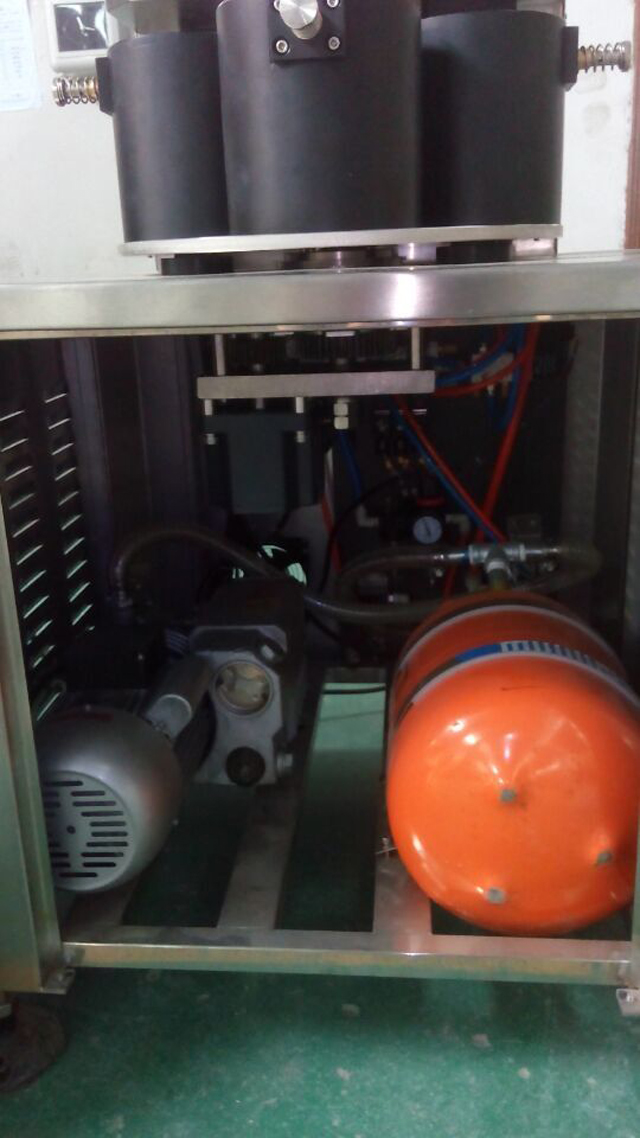

Слика 2 Резервоар за вакуум и вакуум пумпа

Ве молиме, поврзете ги вакуумската пумпа и резервоарот за вакуум како на сликата погоре и напојувајте со струја

Структура на ротирачка плоча

Слика 3

Оваа ротациона плоча се поместува за 4 чекори

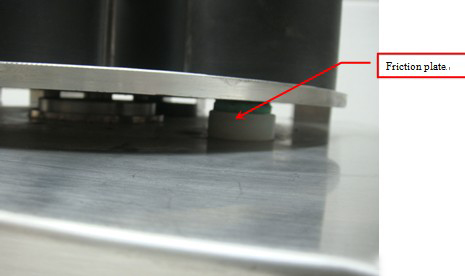

За да се обезбеди стабилно поместување на ротационата плоча, оваа ротирачка плоча усвојува 3 фрикциони плочи за снабдување со отпор за да обезбеди стабилно движење. Мора да ја одржува машината чиста додека работи, а плочите за триење постепено ќе се носат, редовно проверуваат и редовно се менуваат.

Слика 4

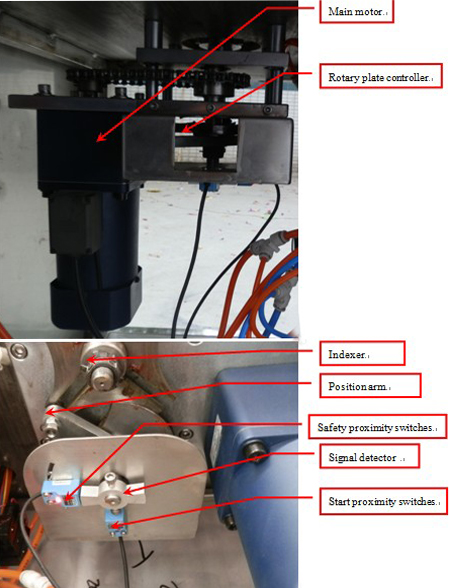

Ротационата плоча се поместува со главниот мотор, кога детекторот на сигналот се движи до прекинувачите за близина на стартот и добива сигнали (детекторот на сигналот и прекинувачите за близина се околу 2-3 мм), горниот калапи се преместува до капакот, кога се затвора, моторот сè уште работи , кога детекторот на сигналот се преместува до безбедносните прекинувачи за близина и добива сигнал, моторот престанува да работи.

Слика 5

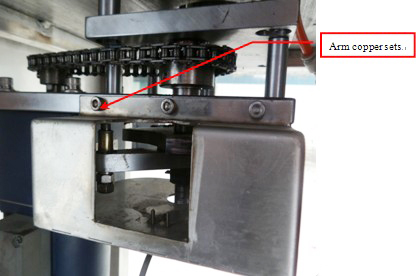

Бакарните гарнитури ќе се истрошат додека работат, мора редовно да ставаат малку маснотии и да се менуваат кога ќе се оштетат. Кога се менувате, можете да ја видите сликата 5

Структура на покривање

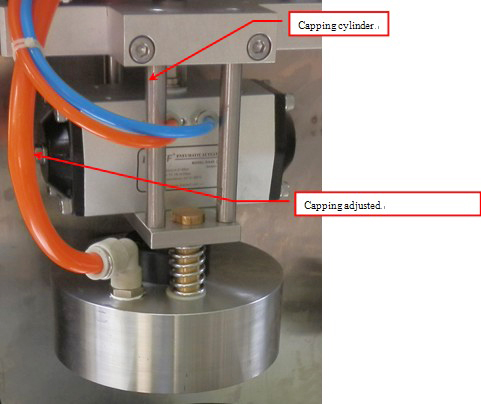

Затворачка глава

Главата за покривање се поместува со цилиндар за да се подигне и надолу. Вртежниот момент на затворање може да се прилагоди со копче за притискање на контролната табла (Како што можете да видите на контролната табла)

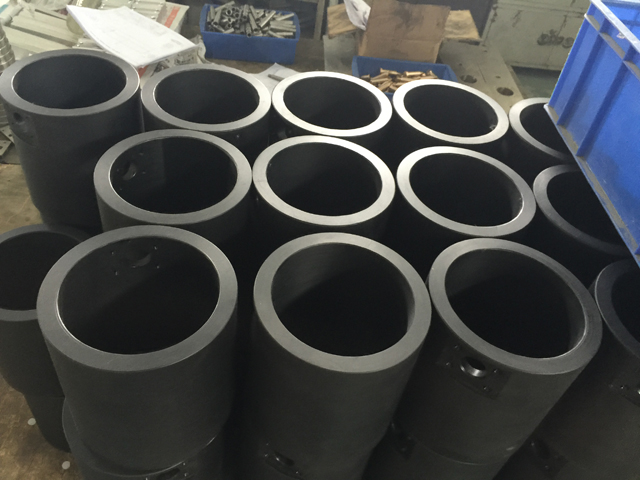

Црвената гума во внатрешноста на капачката глава е делот кој лесно се носи, треба често да се проверува и менува. Кога се покрива, главата за покривање мора да се прицврсти на капачињата, можете да ставите нешто внатре во долниот калап за да постигнете различни висини. Но, висината не може да биде преголема, или ако е преголема, не можете да постигнете вакуум функција, но ако не е доволна висина, не може да се затвори. Вообичаено растојанието за капачињата и горниот дел од долниот калап е 16mm-19mm

Уред за кликнување на шише

Слика 7

Уредот за кликнување на шишето е да го фиксира шишето додека се затвара, кога ротационата плоча треба да се постави, цилиндерот за кликнување на шишето се движи за да го поправи шишето за да обезбеди добро затворање.

Инсталација

1. Машината мора да биде на чисто и безбедно место

2. Проверете дали е достапно итно запирање (слика 5)

3. Напојување со струја за проверка

4. Поврзете ја машината со гасовод со сепараторот за масло и вода, прилагодете го воздушниот притисок на 0,6Mpa

5. Поврзете го резервоарот за вакуум со машината. Проверете дали нема истекување на гас.

Слика 8

Работа на контролната табла

Слики

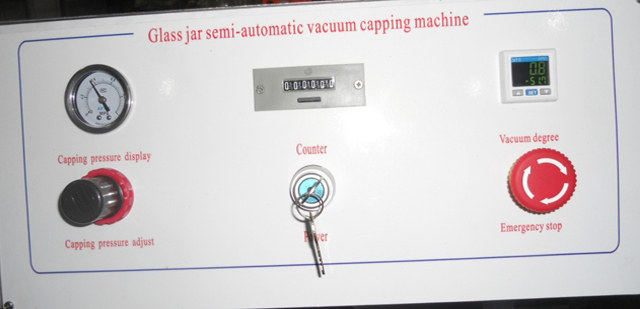

Контролната табла се состои од табела за притисок за покривање, прилагодување на притисокот за покривање, бројач, прекинувач за напојување, прилагодување на вакуум и итно запирање.

1. Прилагодувањето на притисокот за покривање може да се користи за прилагодување на вртежниот момент на затворање, кога е во насока на стрелките на часовникот, притисокот се зголемува, вртежниот момент на затворање е посилен, кога е спротивно од стрелките на часовникот, притисокот се намалува, вртежниот момент на зафаќање е помал.
2. Итно запирање, кога ќе се случи нешто итно, притиснете го прекинувачот за итно стопирање, тогаш машината ќе биде во безбедна ситуација
3. Бројачот е да брои колку чаши сте произвеле, ако го ставите копчето за ресетирање бројачот ќе се брои како нула.
4. Ако треба да го прилагодите степенот на вакуум, притиснете го „M“ во табелата со приспособена вакуум и таа ќе прикаже „St1“, притиснете „︽“ „︾“ за да се прилагоди

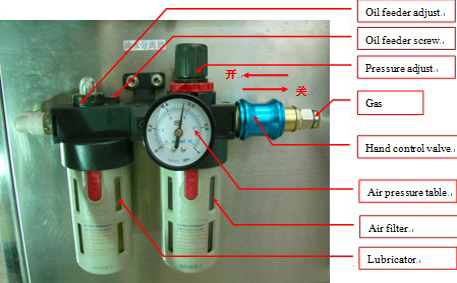

Сепаратор за масло и вода и притисок и прилагодување (Слика 10)

Слика 10

Сепараторот за масло и вода се состои од рачен контролен вентил, прилагодување на притисокот, маса за воздушен притисок, прилагодување на масло, филтер за воздух и подмачкувач;

Рачниот вентил за контрола треба да го вклучува и исклучува целиот довод на воздух на машината;

Прилагодувањето на притисокот е за снабдување со притисок на машината, кога е во насока на стрелките на часовникот, притисокот се зголемува, кога е спротивно од стрелките на часовникот, притисокот се намалува;

Табелата за притисок на воздухот е да го прикаже работниот притисок на машината;

Прилагодување на маслото е за снабдување со масло на машината, кога е во насока на стрелките на часовникот, маслото се намалува, кога е спротивно од стрелките на часовникот, маслото се зголемува;

Филтерот за воздух е за отстранување на водата од компресираниот воздух, кога притисокот на сепараторот за масло и вода е нула, филтерот за воздух ќе се отстрани водата автоматски;

Лубрикаторот треба да снабдува масло за машината, прво треба да го исклучите доводот на воздух и да ставите малку масло во лубрикаторот, околу 2-3 месеци на време.

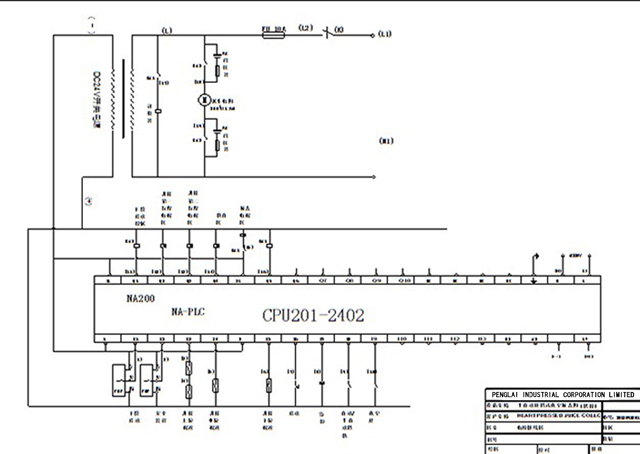

Електричен цртеж за машина за вакуумско покривање
