Автоматска линеарна серво машина за покривање со завртки за шише за чак со една глава

Автоматска линеарна серво машина за завртување со завртки за шише со една глава

Модел бр.: VK-SCC
Применлива висина на шишето: 60-380mm
Применлив дијаметар на вратот на шишето: 16-50 mm
Напон на моторот: 220v (приспособете)
Моќност на моторот: 0,37 kw
Производствен капацитет: 1200-1500 шишиња/час
Големина на машината: 600*210*900мм
Пакување: Дрвен картон
Тежина на машината: 140 кг

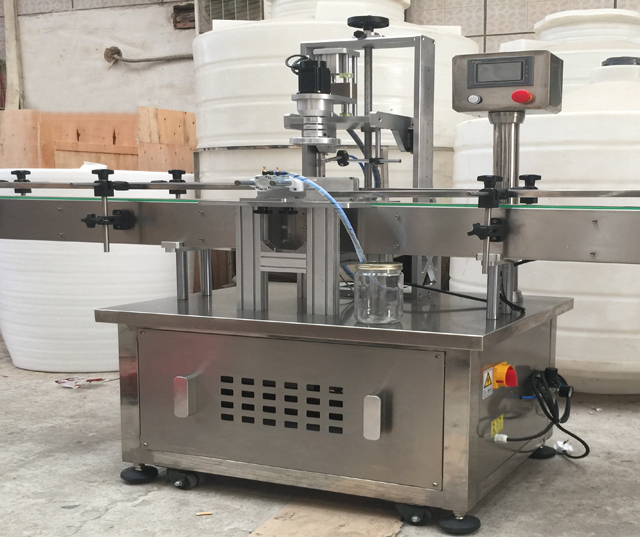

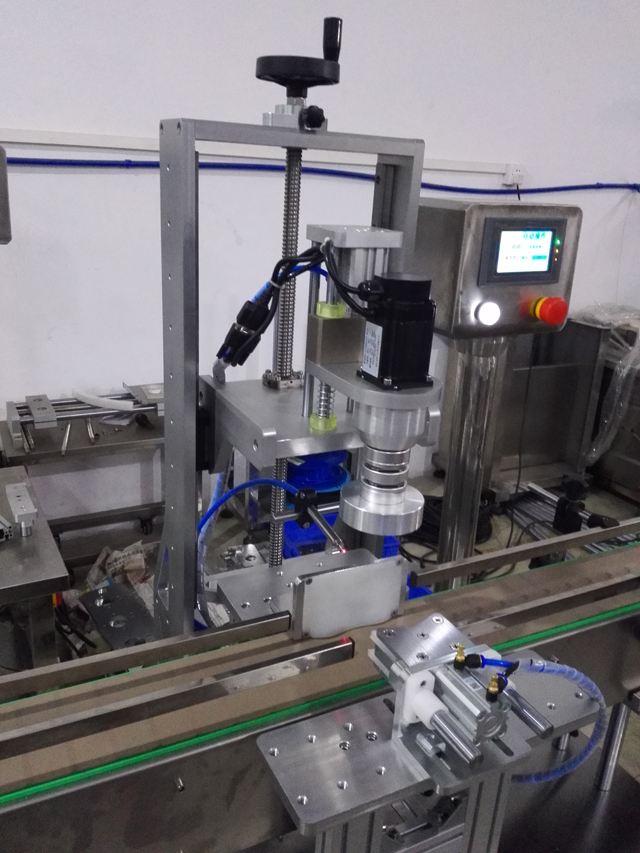

Преглед на машината за покривање на опрема за една глава

Усвојува материјал од нерѓосувачки челик, машината е отпорна на корозија и лесна за чистење. Со компактен дизајн на структурата, зафаќа мал простор на подот. Додека, со висока ефикасност и доверливост, тоа е машина со висока автоматизација која бара само еден оперативен персонал. Тоа е автоматска опрема за полнење и покривање што ги комбинира механизмот, електричната енергија и пневматиката во едно.

Технички параметри

Модел бр.: VK-SCC
Применлива висина на шишето: 60-380mm
Применлив дијаметар на вратот на шишето: 16-50 mm
Напон на моторот: 220v (приспособете)
Моќност на моторот: 0,37 kw
Производствен капацитет: 1200-1500 шишиња/час
Големина на машината: 600*210*900мм
Пакување: Дрвен картон
Тежина на машината: 140 кг

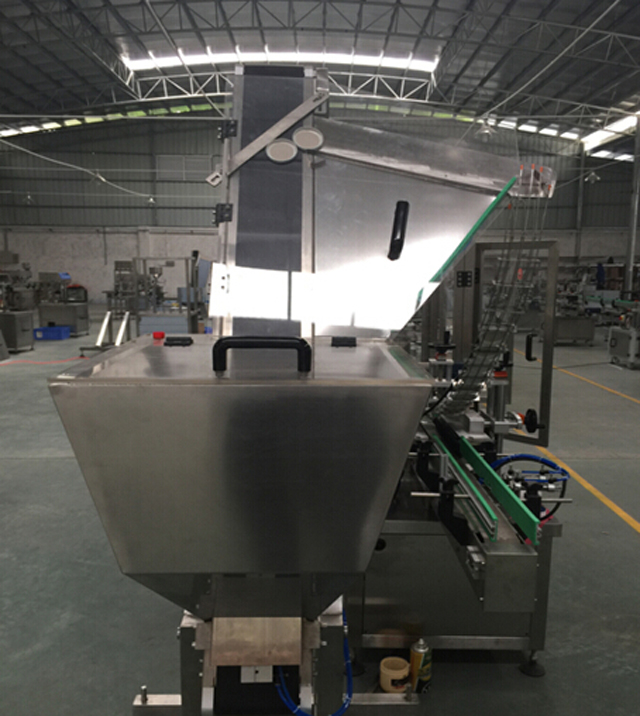

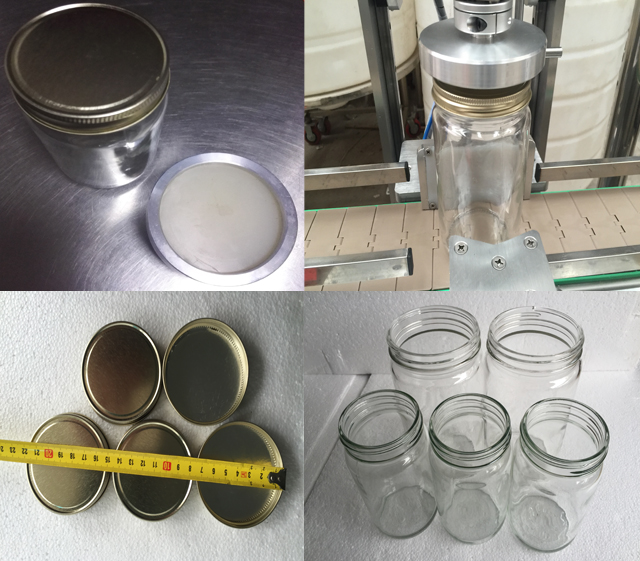

(Забелешка: Машината се храни со работничка рака за капа на теглите; опционално е да се избере системот за автоматско напојување капачиња чии слики се прикажани како подолу)

Инсталација на опрема

Машината не бара завртки за прицврстување пред закопување. Откако ќе се распакува, поставете ја целата машина на цврст и рамен под, а потоа прилагодете ја висината на завртката на машинската ногарка.

Користете мерач на ниво за да го поправите секое навалување за да бидете сигурни дека секоја нога има рамномерно носење. Откако ќе завршат прилагодувањата, поврзете ги и добро поправете го цревото за довод на вода, цревото за испуштање отпад, напојувањето и изворот на воздух.

Користење и ракување (функции на панелот)

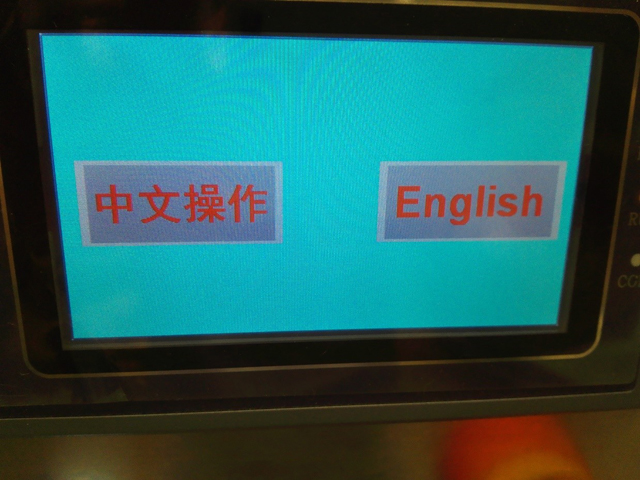

1. Вклучете го главниот прекинувач за напојување и прекинувачот десно од куќиштето на опремата, а потоа интерфејсот човек-компјутер го прикажува почетниот екран како подолу:

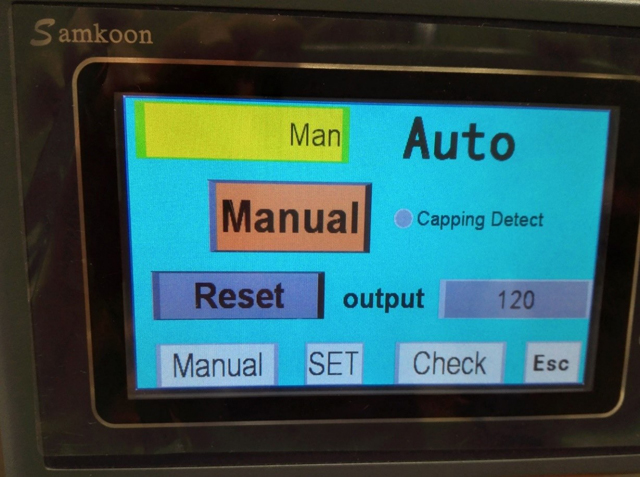

2. Кликнете на една од иконите и екранот ќе се префрли на долу:

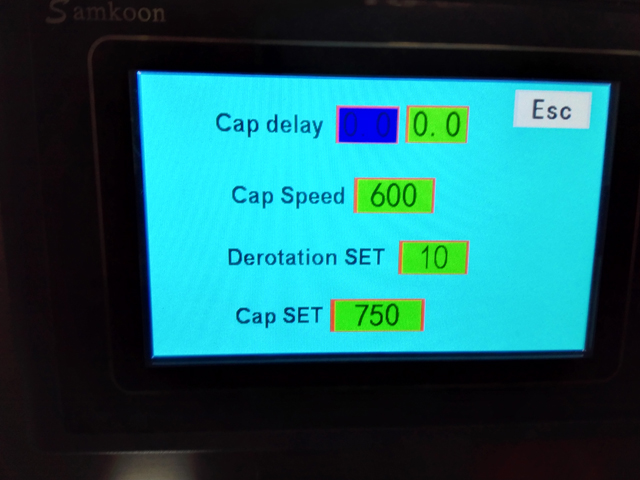

3.0 Кликнете на SET за да влезете во екранот подолу:

3.1 Доцнење на затварање значи кога ќе се почувствува шишето, доцнењето започнува до следното движење. Додава погодност за прилагодување на шишиња со различна големина.

3.2 Брзина на затворање е брзината на вртење на моторот за покривање. Capping Setting ја прикажува вредноста на пулсот што го покажува времето на затварање и позицијата на затворање. Работниот тек на капачето оди со сечење на шишето - продолжување на положбата на капаче-затворање - исклучување на шишето. Кога доцнењето за ограничување е со 0, тоа значи дека не е поставено доцнење.

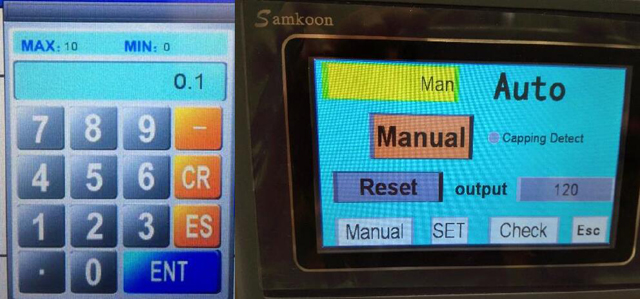

4.0 Кликнете на соодветното поле со цифри десно од параметрите и подолу ќе се појават екраните за прилагодување на параметрите, каде што CR е за бришење, ES за постоечки и Enter за потврдување. Кога ќе кликнете Рачно, режимот ќе се префрли во автоматски режим и машината ќе работи автоматски.

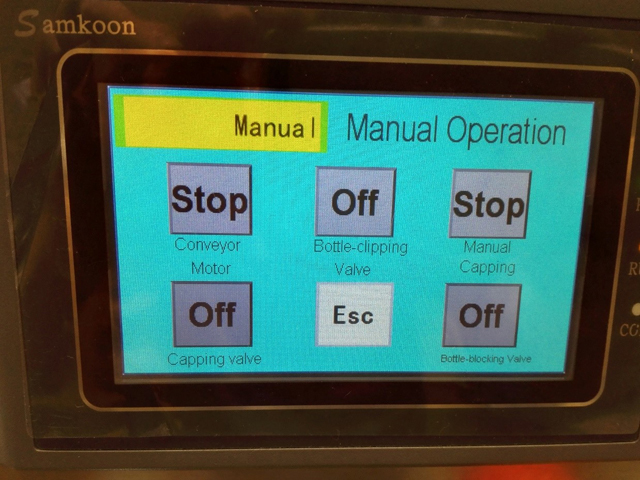

5.0 Вратете се на екранот од менито и кликнете Рачно на дното на екранот за да влезете во екранот подолу. Ако се потребни посебни рачни операции, кликнете на соодветните прекинувачи за да продолжите.

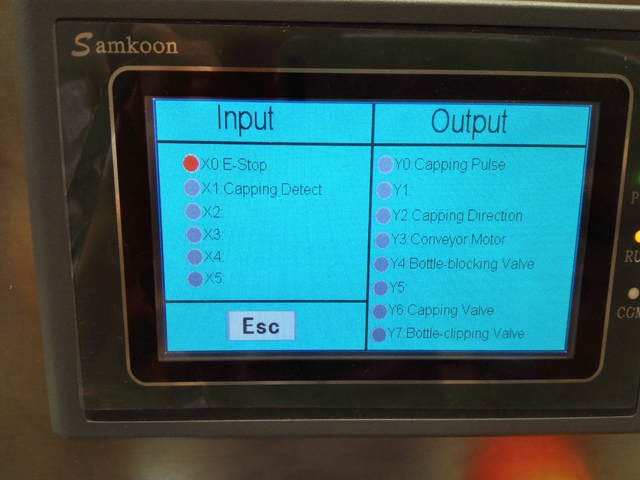

6.0 Вратете се на екранот од менито и кликнете Провери за да влезете во екранот подолу. Кога индикаторот е вклучен, покажува дека соодветниот влез на PLC има влез на сигнал. Погледнете го екранот подолу:

Работен тек

Пред стартување на машината	Екранот на допир го прикажува почетниот екран
Изберете јазик	Екранот се претвора во екран на менито
Кликнете Рачно на дното на екранот	Екранот се претвора во режим на рачна работа	За време на рачното извршување, кликнете на соодветниот број на тастатурата за време на пуштањето во работа
Кликнете Автоматски	Екранот се претвора во автоматски режим	Кликнете на автоматско стартување, сите постапки ќе бидат започнати
Кликнете итно стопирање	Под итен прекин	Притиснете го прекинувачот за итни случаи доколку се појават некакви абнормалности за време на производството и повторно притиснете го кога ќе се решат абнормалностите

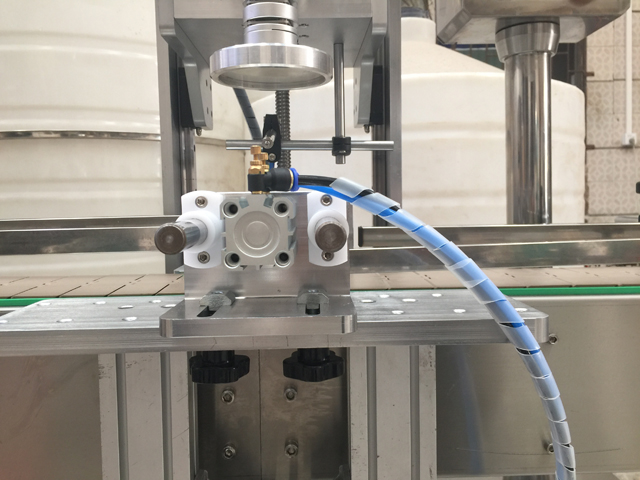

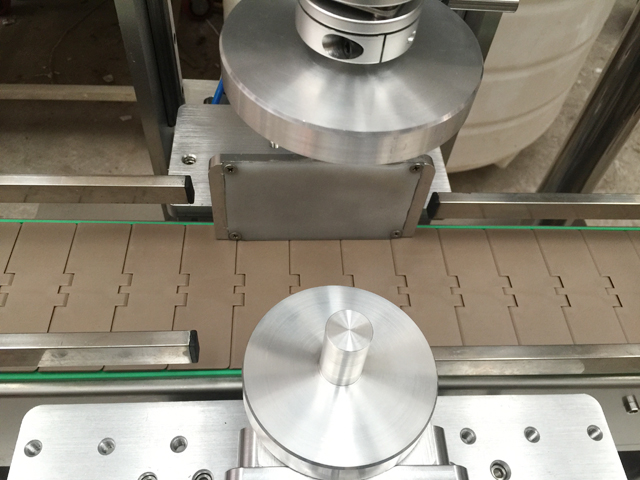

Пуштање во работа со сечење шише	На двете страни на транспортерот има завртки за фиксирање на цилиндарот за шише. Кога ќе се олабават хексагоналната навртка M8 и копчето за држење со ѕвезда, може да се поместува напред и назад за да се фиксира шишето на држачот на уредот за сечење шише	Затегнатоста на шишето не треба да биде тесна за два или премногу лабава, туку да биде соодветна

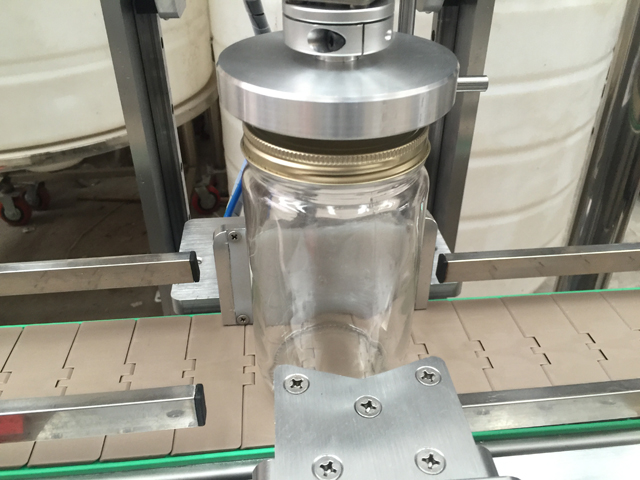

Пуштање во употреба за покривање	Олабавете го копчето за држење со ѕвезда и завртете го рачното стебло на задниот дел од машината	За време на затварањето, не треба да биде премногу висок или низок допирот на главата за покривање и капачето на шишето

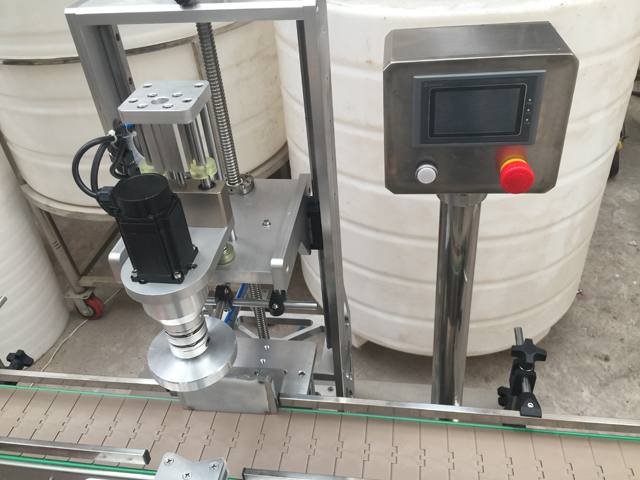

Илустрации на влез и излез на PLC

Откривање капачиња X1: кога ќе се почувствува шишето, индикаторот X1 ќе биде вклучен. Потоа започнува доцнењето, а отсекувањето и затворањето на шишето започнуваат откако ќе заврши доцнењето.

X0 E-стоп: за време на нормална ситуација, индикаторот X0 ќе биде исклучен. Кога е притиснато, машината ќе застане и сите движења ќе се вратат на оригиналот.

Y0 Capping Pulse: кога индикаторот Y0 е вклучен, покажува дека има пулс на работа.

Насока на ограничување Y2: Кога индикаторот Y2 е вклучен, тој покажува дека насоката на затворање работи.

Мотор за транспортер Y3: кога индикаторот Y3 е вклучен, транспортерот работи.

Y4 Вентил за блокирање шишиња: кога индикаторот Y4 е вклучен, покажува дека цилиндерот за шишење работи.

Вентил за покривање Y6: кога индикаторот Y6 е вклучен, покажува дека вентилот за затворање работи.

Y7 Вентил за сечење шише, кога индикаторот Y7 е вклучен, покажува дека цилиндерот за сечење шише работи.

Вообичаени грешки и решавање проблеми

БР	Дефекти	Можни причини	Решенија
1	Индикатор за напојување Неосветлен или запален индикатор за напојување, но машина без движења	Нема проблем со напојување или губење на фаза	Проверете дали има некаков проблем со влезното напојување и напојувањето во кабинетот.
2	Цилиндерот не се движи или се движи ненормално	Дали има довод на воздух	Отворете го доводот на воздух
		Нема напон со електромагнетниот вентил	Проверете го статусот на колото прво проверувајќи дали има напојување со соодветната работна станица во кабинетот. Ако има, тогаш проверете го надворешното коло.
		Гас вентил со несоодветни прилагодувања	Прилагодете ја положбата на вредноста на гасот кога се ротира во насока на стрелките на часовникот, цилиндерот се забрзува; кога се ротира спротивно од стрелките на часовникот, брзината на цилиндерот се намалува.
		Дали параметрите за поставување време се соодветни или 0.	Ресетирајте ги поставките за времето
3	Капчето не е цврсто	Сечењето шише не е цврсто или не се врти или времето на затварање е прекратко	Прилагодете го уредот за сечење шише или зголемете го времето на затварање
