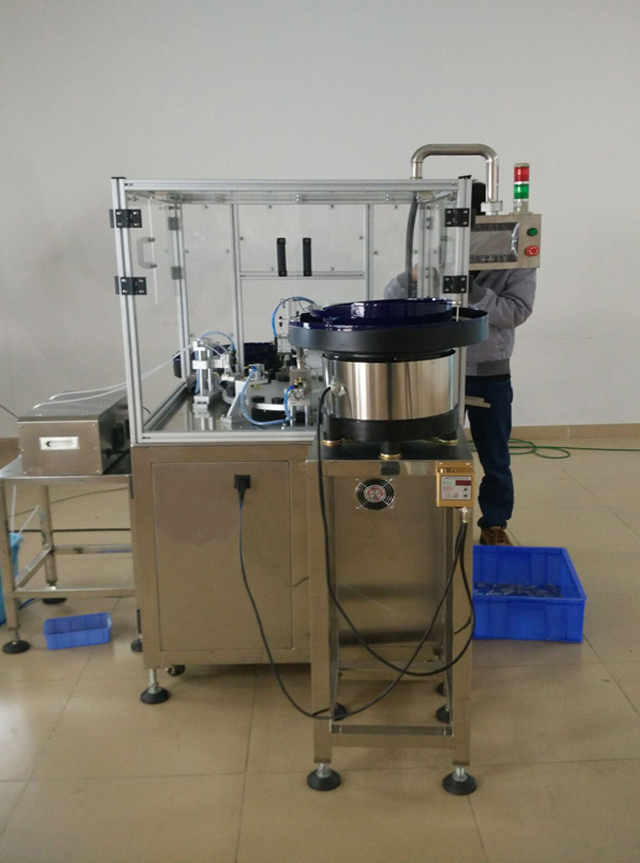

Моноблок Машина за покривање за полнење на цевка за полнење со мали капки

• Модел: VK-MFC
• Моќност: ~220V/еднофазен
• Струја: 7А
• Фреквенција: 50 HZ
• Воздушен притисок: 0,7MPa
• Моќност: 1100 W
• Големина: 1900*1550*1850мм
• Тежина: 485 кг
• Бруто тежина: 555 кг
• Волумен на полнење: 1ml до 150ml
• Машината може да се прилагоди и прашкасти во американски стандард

Погледнете го видеото

Забележете пред да ја стартувате машината

1. Машината се напојува со еднофазна / 220V алтернативна струја; Потврдете ја вистинската врска пред да ја вклучите машината.
2. Проверете дали притисокот на воздухот е поврзан на правилен начин.
3. Ако има туѓи предмети на машината и во калапот, отстранете ги туѓите предмети;
4. Потврдете дека цревата поврзани со перисталтички пумпи се ставени во резервоарот за материјали;
5. Проверете дали млазниците за полнење се порамнети со устата на шишињата, затворајќи ги главите со шишињата;

Основни податоци

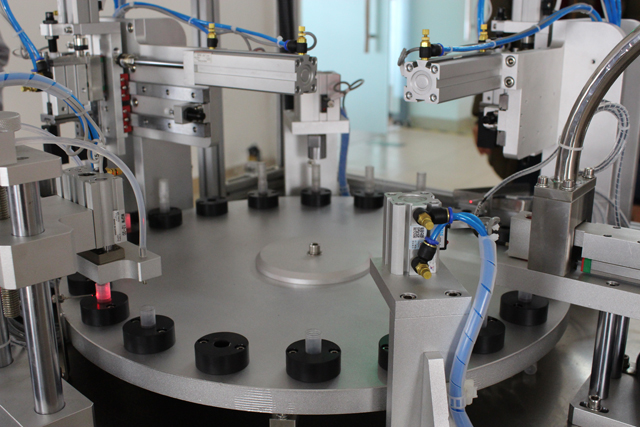

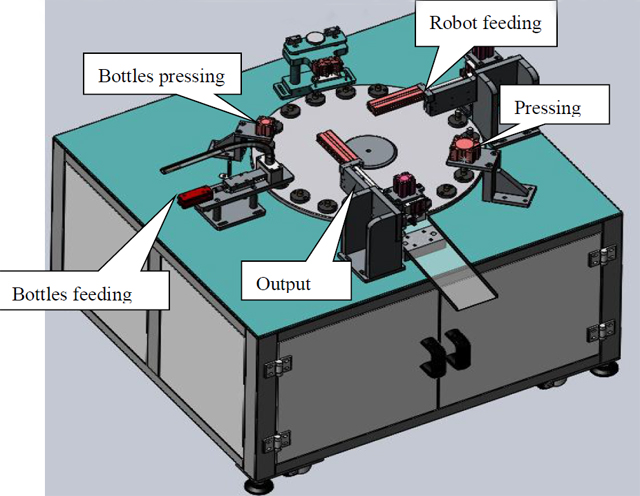

Машинско затворање слики и цртање

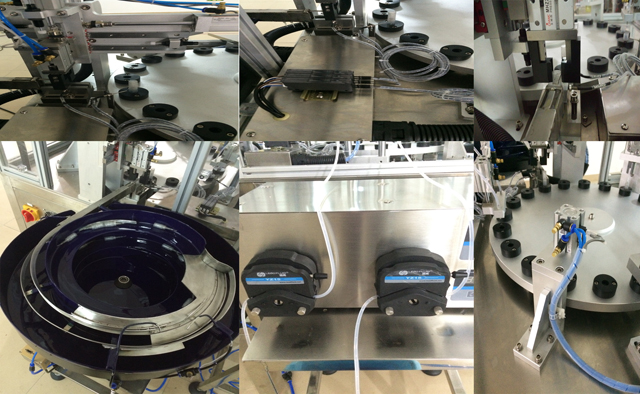

Објаснување на станицата:

1. Напојување со шишиња: Вибрирачки сад ги напојува шишињата, пневматските елементи ги водат шишињата во завртената плоча, а потоа пневматските елементи се повлекуваат;
2. Притискање на шишиња: поради слободниот пад од шишињата кои се напојуваат со пневматските елементи, сацијата прави шишето да стигне до дното на држачот;
3. Станица за полнење: Наполнете ја течноста во шишињата; станицата работи заедно со перисталтичките пумпи;
4. Хранење со роботи: роботот ја внесува пумпата во шишињата.
5. Станица за притискање: затегнете ги шишињата со пумпата;
6. Излез: поместување на финалните производи надвор од плочата за вртење

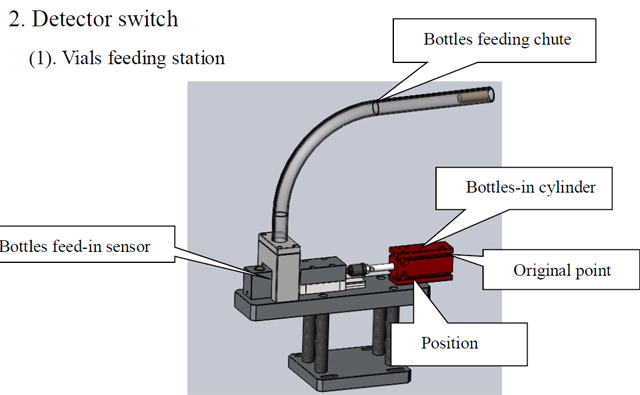

Прекинувач за детектор

(1). Станица за хранење ампули

1. Цилиндар во шишиња: Водете ги шишињата во каналот во вртежната плоча
2. Оригинална точка: Оригинално место во шишиња во цилиндар
3. Позиција на шишиња: знакот на шишињата во правилна положба
4. Сензор за напојување: 2 парчиња влакна ја откриваат положбата во каналот; Ниту едно од влакната не може да ги открие шишињата, тогаш цилиндерот во шишињата нема да работи;.

Забелешка: Машината работи во целосно автоматски режим; внимавајте на прекинувачите за откривање

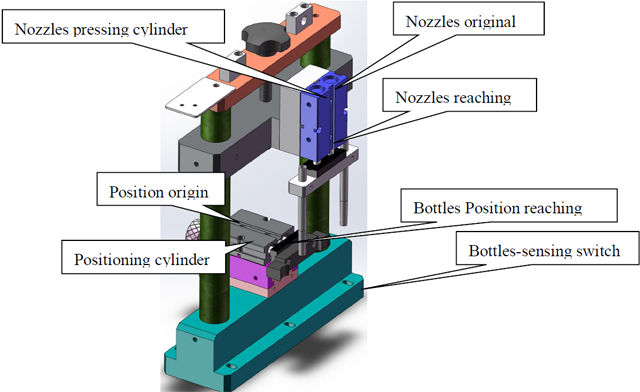

Станица за поднесување

1. Прекинувач за сензори за шишиња: откривање на материјалите под станицата и активирање на станицата;.
2. Цилиндар за позиционирање: Прекинувачот за откривање открива дека има материјал под станицата во која цилиндерот ќе го постави материјалот;
3. Потекло на положбата на шишињата: Прекинувачот е ознака за целосно дејство на станиците и дејство на вртење;
4. Достигнување на положбата на шишињата: Положбениот цилиндар го комплетира достигнувањето на шишињата
5. Цилиндар за притискање на млазниците: Допрете ги млазниците за полнење во шишиња;
6. Млазници кои ја притискаат првобитната точка: млазницата се повлекува на почетната точка;
7. Достигнуваат млазници: откријте дали млазницата за полнење допира до шишињата или не

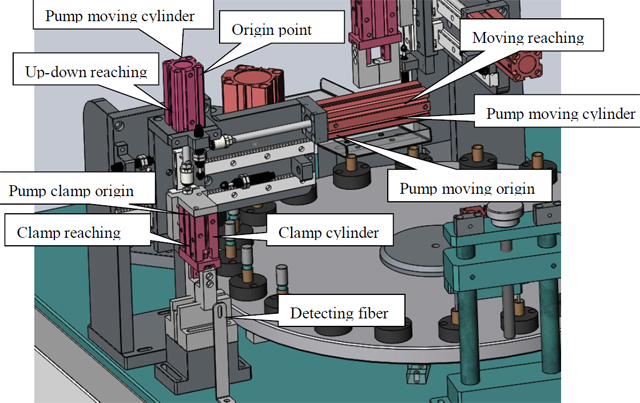

Станица за пресување на пумпата

1. Прекинувач за откривање станица за шишиња: откривање на материјалите под станицата и активирање на станицата;
2. Цилиндар за позиционирање: Прекинувачот за откривање открива дека има материјал под станицата во која цилиндерот ќе го постави материјалот;
3. Потекло на положбата на шишињата: Прекинувачот е ознака за целосно дејство на станиците и дејство на вртење;
4. Цилиндар за стегање: Стегање на пумпата;
5. Потекло на стегање: Стегање во лабава ситуација;
6. Стегање: Шишињата допираат во станицата;
7. Детектор за допирање на пумпата: Вибраторскиот сад го води внатрешниот приклучок во каналот, а потоа открие дали внатрешниот приклучок е правилно поставен за да се активира следното дејство;
8. Цилиндар на пумпата: земете ја и поставете ја пумпата;
9. Пумпајте хоризонтален движечки цилиндар: ставете ја стегната пумпа на горниот дел од шишето во пресвртната плоча.

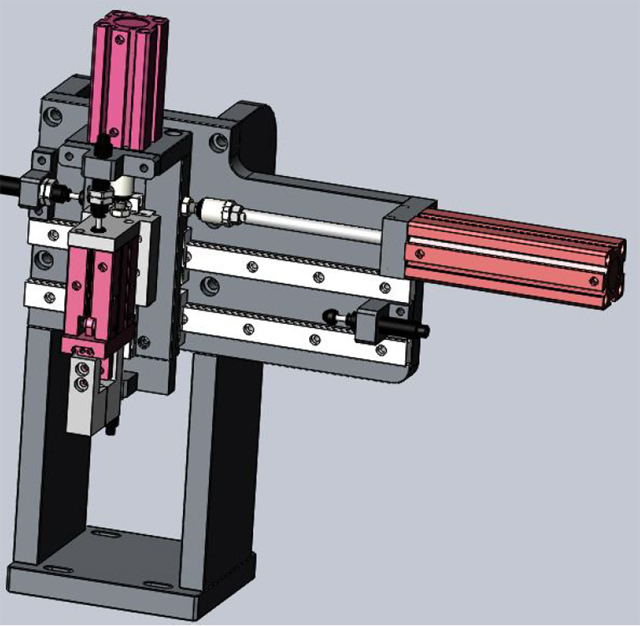

Излезна станица

Истиот принцип на работа како и гореспоменатата пумпна станица за пресување;

Одржување

1. Неопходно е да се провери и одржува машината за да се издолжи машината и да се оптимизира функцијата на машината;

Работната машина треба да се одржува на секои три месеци; Делот на лежиштето и менувачот мора да се подмачкаат со маснотии; Подмачкувањето мора да се врши периодично; Маслото за лизгање (N68) треба да се додаде во делот како движење на механизмот за движење или подигнување два пати на ден; Автомобилското масло (N68) треба да се додаде во ротационите или занишаните делови; Секој половина месец додавајте ја маста во отворот за камери; Секој месец еднаш за млазницата за масло со додавање на маснотии;

2. Никогаш не користете метални алати за да ја удирате или стругате површината каде што се спојува спојувањето на делови како компоненти или мувла.

3. Ако машината престане да работи подолго време, додадете ја маста за подмачкување во деловите како менувачот или лежиштето; Исто така, третирајте ја машината со водоотпорна заштита.

4. Никогаш не ставајте предмети на машината за да не ја оштетите машината.

5. Периодично чистете ја прашината внатре во компонентите, исто така, проверувајте ги сите завртки и фиксирајте ги сите олабавени завртки.

6. Проверете ги завртките во терминалите за жици во одредено време и уверете се дека завртката е фиксирана;

7. Проверете дали има некоја лабава станица во истегнатата патека за поврзување од електричните кутии; Ако делот е премногу лабав, повторно фиксирајте ја завртката за да избегнете триење или оштетување на изолациониот слој што може да предизвика електрично истекување;

8. Проверете ги лесно носените тапаци и сменете ги оштетените навреме;

Пакување и транспорт

Никогаш не ја поставувајте машината хоризонтално или исправено надолу; Расклопете го стапалото на машината и фиксирајте ја целата машина со дното на гајбата.

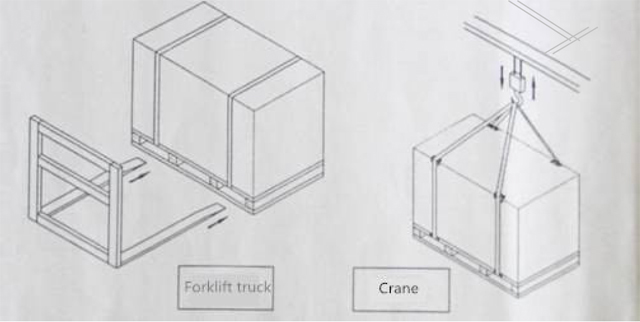

Пакувањето на машината треба да биде неутрално; Кога ја преместувате машината, ве молиме користете виљушкар или кран и поместете ја машината од дното во стабилно движење; Забележете ја илустрацијата на сликата како подолу; при подигнување и замавнување на машината не треба да се дозволи кранот да дојде во контакт со машината. Поправете ја машината со 4 парчиња M16X200 завртки, а потоа поврзете ги крановите и завртките за дигање и замавнување на машините. Во меѓувреме да ги амортизирате заштитните предмети под машината. Користете ја потпората за стабилно дигање доколку е потребно (илустрирано како подолу на сл.)

Пред да ја отпакувате гајбата, проверете дали има оштетувања на гајбата; Ако се случи некаква штета на гајбата, не отворајте ја гајбата и веднаш контактирајте со превозничката компанија; Отворете ја гајбата под лупа од работниците за испорака и снимете го процесот;

Што се однесува до безбедноста, растојанието од земјата за вилушкарот треба да биде под 1 m; Ако користите кран придвижувајќи ја машината, растојанието треба да се одржува од 2 метри до 2,5 метри

Вообичаени грешки и решавање проблеми
