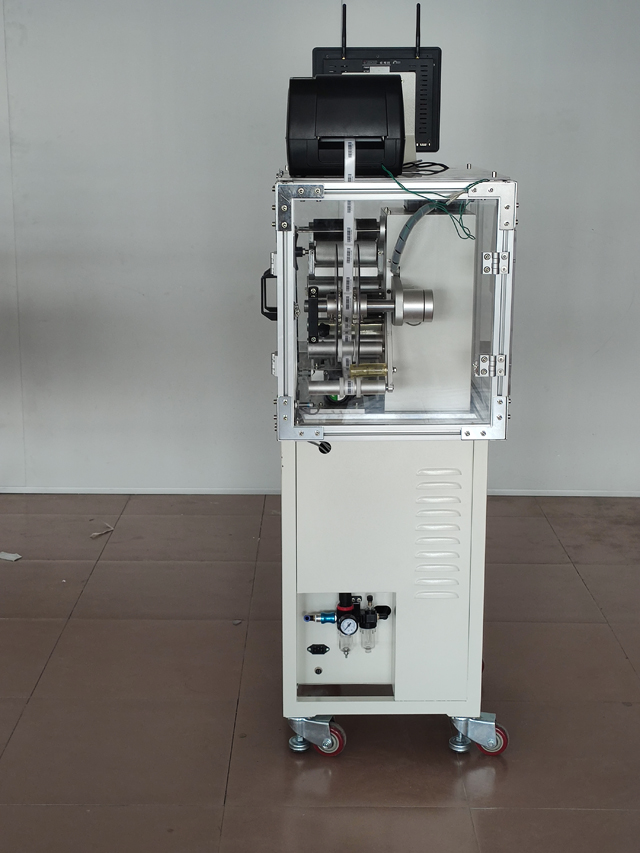

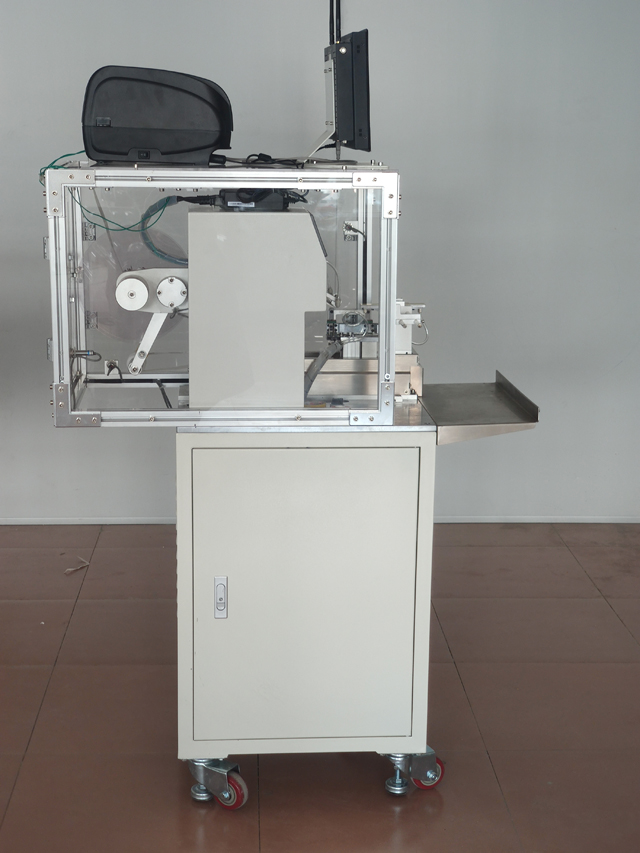

Полуавтоматска машина за етикетирање со налепница со жица за печатење-нанесете преклопување

Полуавтоматска машина за етикетирање со налепница со жица за печатење-нанесете виткање

Модел: VK-T807
Точност на етикетирање: ±0,2mm;
Брзина на етикетирање: 1500-1800 парчиња/H
Тип со дијаметар на мал жица: Брзина 2000p ЕЕЗ/H
Применлива големина на производот: Основен тип: Дијаметар: 6~15 mm
Тип со мал дијаметар: 1~5 mm
Тип со голем дијаметар: Повеќе од 15 mm треба да се приспособат
Применлива големина на етикетата: Должина: 25~210mm Производи надвор од овој опсег треба да се прилагодат Ширина: 10~65mm
Целокупна големина: 850*650*1300 Должина × Ширина × Висина, Долгата етикета ќе ја зголеми димензијата на ширината
Соодветно напојување: 220v/50hz;
Вкупна тежина: 128 кг.

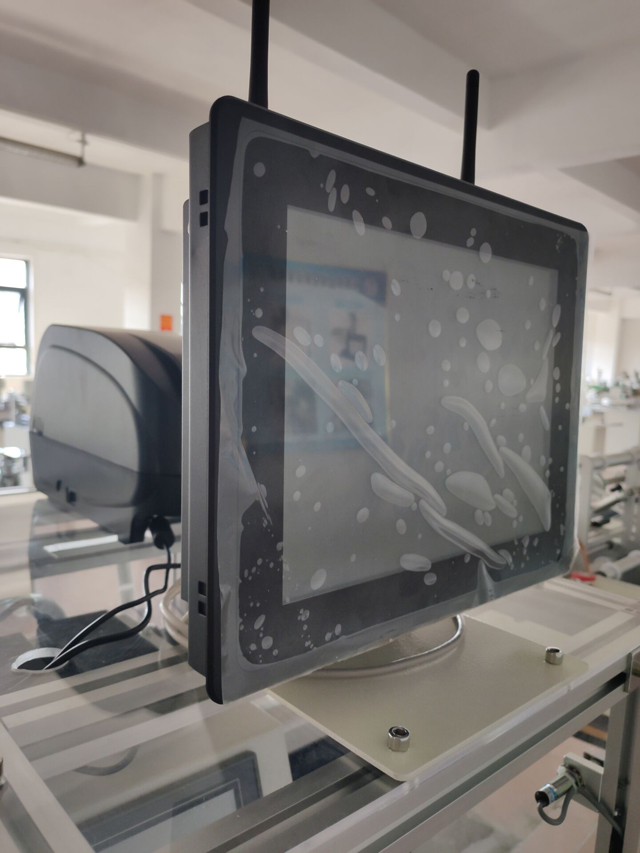

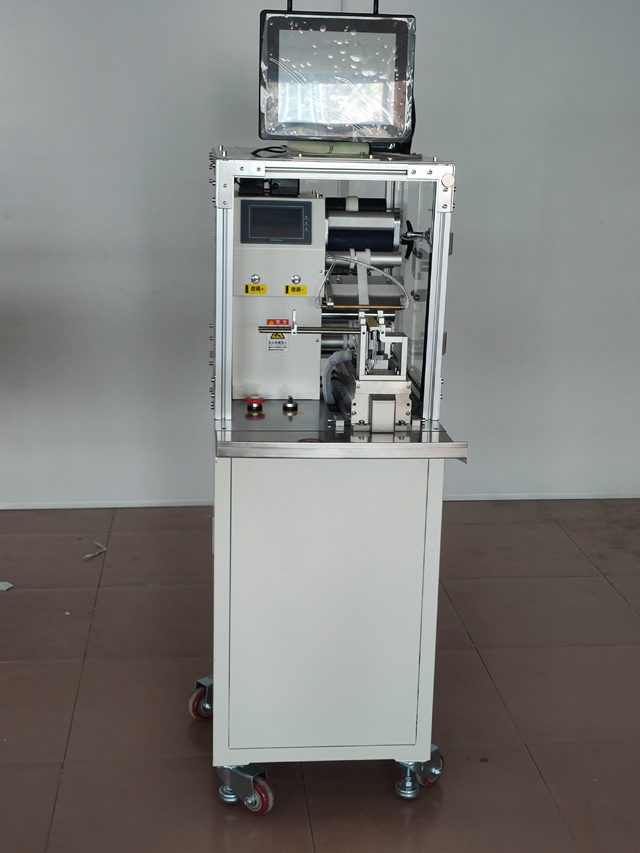

Qr-кодер со дел за печатач во реално време

Техничките параметри на стандардниот модел, другите посебни барања и функции, може да се прилагодат.

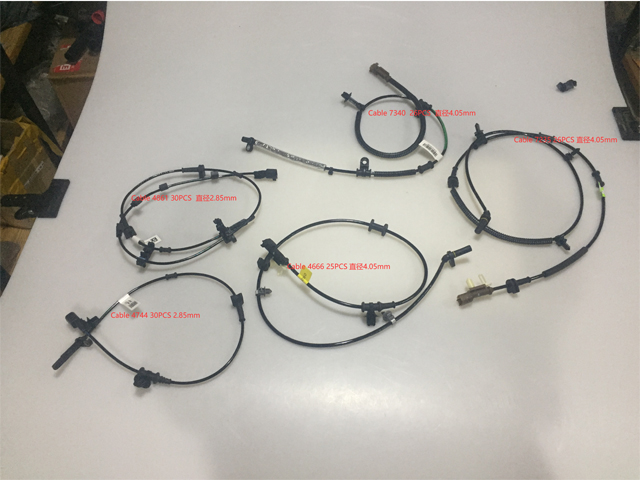

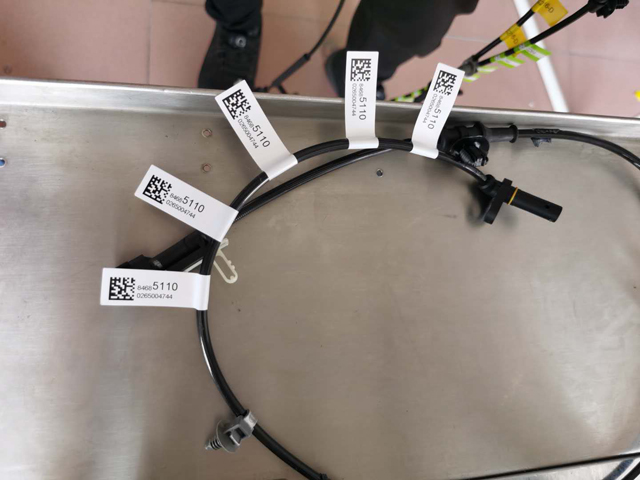

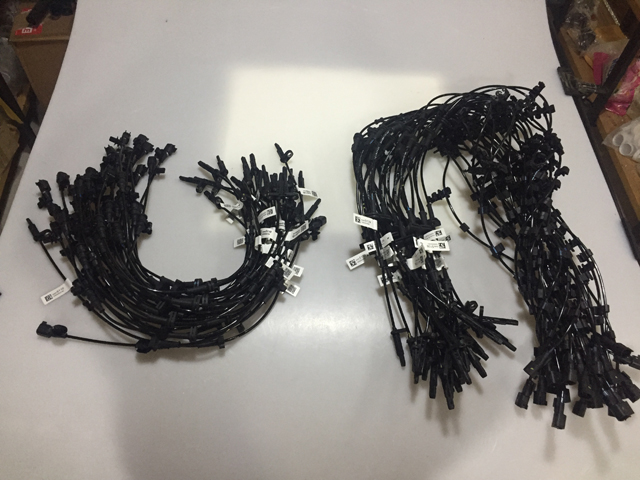

Применливо за преклопување етикети на сите видови жици и кабли, како што се далноводи, компјутерски периферни кабли, кабли за електронски сензори, кабли за слушалки, далноводи, фибер-оптички линии, кабелски линии, кабли за цевки, USB кабли, кабли за факс / печатачи , итн.

Применливи за големини на производи со широк опсег, лесно се прилагодуваат и заменуваат различни производи.

Процес на работа:

Основен принцип: Сензорот го детектира производот што поминува, сигналот за враќање до системот за контрола на етикетирањето, сигналот се обработува преку обработката на PLC, доставувајќи ја етикетата на претходно поставената позиција на производот во соодветно време, кога производот тече низ механизмот за покривање, етикетите ќе бидат покриени цврсти, етикетирање акцијата е завршена.

Постапка: Ставете го производот -> Откривање производ (автоматски) -> етикетирање (автоматски) -> Покривање (автоматски) -> собирајте етикетирани производи.

Карактеристики

Широк опсег на апликации, погоден за различни спецификации на производот;

Практично користење, прилагодување со широк опсег, етикетирање на производи со различни спецификации.

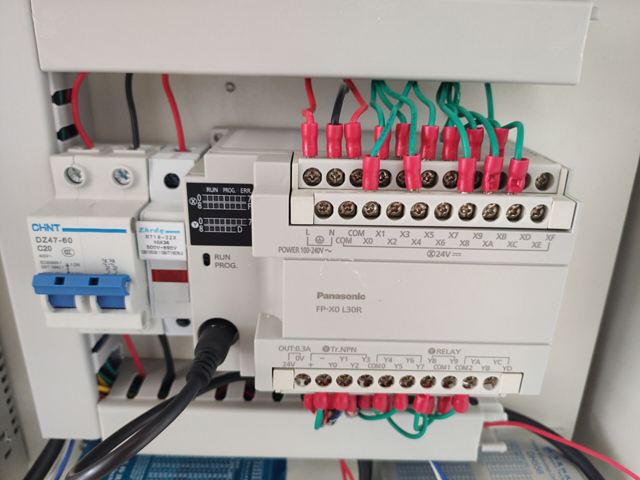

Висока стабилност, напреден електронски систем за контрола составен од Panasonic PLC Германија електрично око, опрема за поддршка 7 × 24-часовна работа;

Опсег на примена:

Применлива ознака: самолеплива етикета/филм, електронски код за следење, баркод и така натаму.

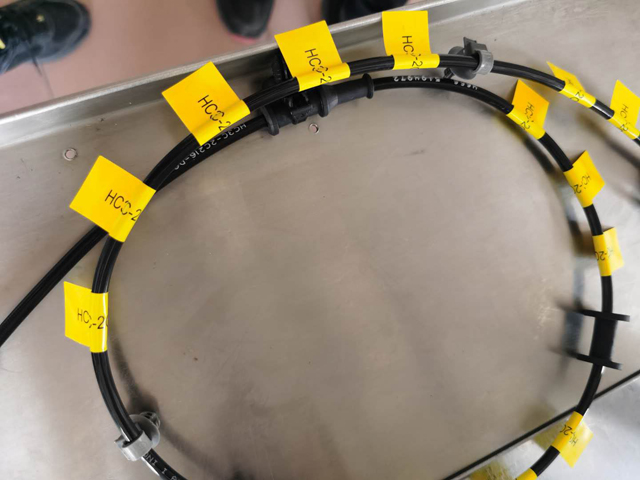

Примена: жица и кабел, голема ширина, мулти-спецификации, производи со висока прецизност на преклопување на етикети.

Применлива индустрија: Широко се користи во електрониката, жица, кабел и други индустрии.

Апликација: етикетирање на жици, етикетирање на периферни компјутери, USB-кабел итн.

Уредот за преклопување може да се прилагоди, палетата што не е производ може да се прилагоди според примероците на клиентите.

Како да се работи со машината за етикетирање?

Ве молиме потврдете го напонот на напојувањето (ac220v), воздушниот притисок 4-6kgf и надворешното напојување мора да има сигурно заземјување пред работата.

Напојување.

Не блокирајте ја дупката за ладење на шасијата.

Непрофесионалните техничари строго забрануваат отворање на шасијата.

Работниот опсег на контакт со телото е строго забранет кога се ракува со опремата.

Кога опремата не успее, прво треба да се затвори прекинувачот за напојување и строго е забрането електрифицираното одржување.

Машината се користи за преклопување и етикетирање на жичаната лента и тркалезната шипка.

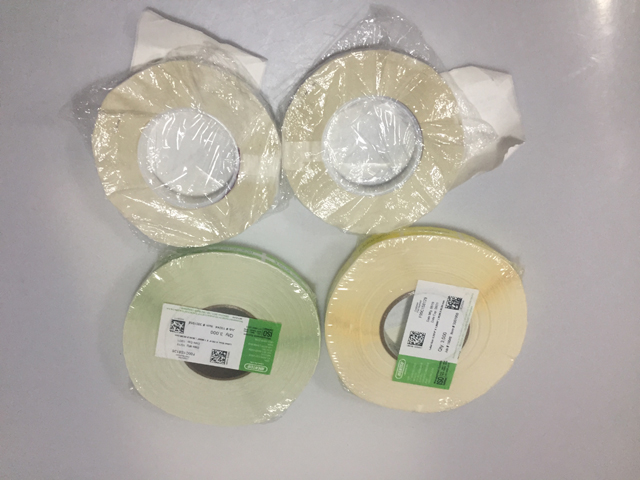

Применливи параметри на етикетата: внатрешен дијаметар 76mm на ролната на етикетата и надворешниот дијаметар max240mm; (другите спецификации треба да се поправат). Материјал на етикетата: ПВЦ, милениче, ткаенина, хартија и така натаму; спецификација на етикетата: според специфичната машина

Точност на означување: = 0,2mm;

Капацитет: 1500 парчиња/ч;

Надворешна големина: 630*740*1040 mm (l*w*h);

Тежина на машината: околу 86 кг;

Применлив жичен појас: според специфичната машина

Опис на операцијата

Инсталација:

Го поместува уредот на потребната позиција за инсталација.

Ја згази универзалната сопирачка на тркалото и го фиксира универзалното тркало за да биде мазно.

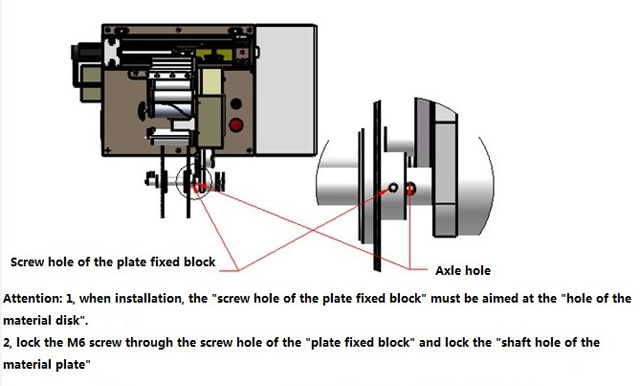

Обележете ја преградната плоча: при монтажата, мора да ја фиксираме „дупката за завртка на блокот за фиксирање на дискот“ на „дупката на осовината на материјалот“ и зашрафете ја завртката m6 низ дупката за завртката на блокот за фиксирање на материјалот и заклучете ја во отворот на оската на фиоката за материјали.

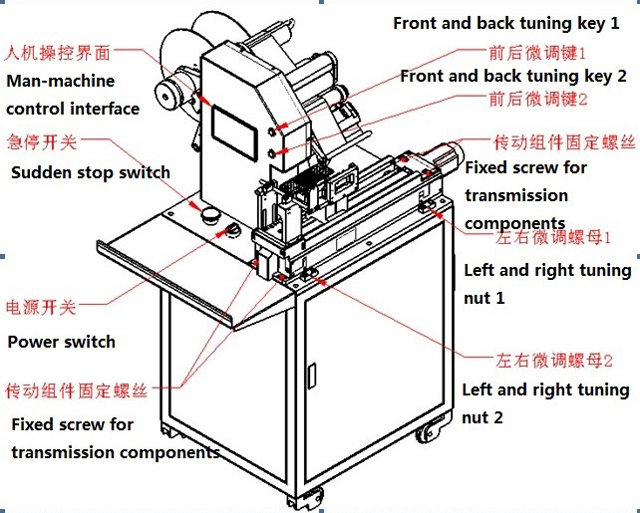

Изглед на опремата, важни делови и интерфејс за контрола на човек-машина

Важни делови.

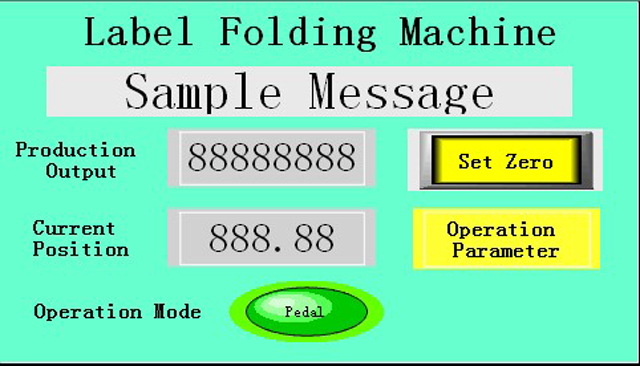

Главна слика.

Излез: број на капацитет, притиснете го копчето „излез нула“ на нула;

Тековна позиција: приказ на растојанието на позицијата во реално време на режимот на лизгање на модулот за пренос на етикетата, единица mm;

Режимот на работа е „автоматски“ и „гази со стапала“ два вида.

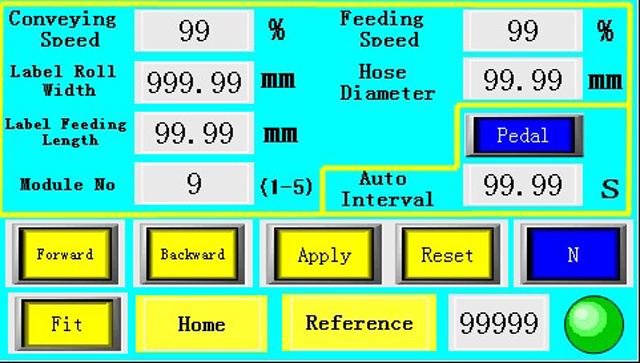

Кориснички параметри

Стандардна брзина на таблата: брзината на работа на индикаторската табла, прилагодена според 0-100%.

Обележете ја брзината: се однесува на брзината на етикетата извадена од плочата за стриптизер, прилагодена за 0-100%.

Ширина на долна хартија: ширина на хартијата на етикетата, единица mm.

Дијаметар на жица: влез со единечен дијаметар на жица, рамна жица или повеќежичен влез директно за борба против двојна дебелина, mm.

Обележете ја должината: контролирајте ја должината на етикетата од плочата за стриптизер, единица mm.

Напред: притиснете го копчето „напред“, модулот за погон на ознаки ќе се лизне напред, оваа функција може да го прилагоди растојанието на целната позиција.

Назад: притиснете го копчето „назад“, модулот за возење ознаки ќе се лизне назад кон задниот дел, оваа функција може да се дебагира растојанието од позицијата на точката за означување.

Поставете: притиснете го копчето „фит“, цилиндерот на директно стегање на воздушната плоча и модулот за поставување на жици ќе ги поместат горните и долните подвижни цилиндри. Оваа функција може да го дебагира растојанието помеѓу приклучокот за жици и стегањето на вакуумската плоча.

Ресетирање: вратете го заглавјето на нула по копчето за ресетирање.

Електрична енергија: по замената на различните спецификации на основната хартија на етикетата, долго притискајте ги електричните копчиња за да му дозволите на системот автоматски да учи етикети и пенетрација на долната хартија.

Начин на работа:

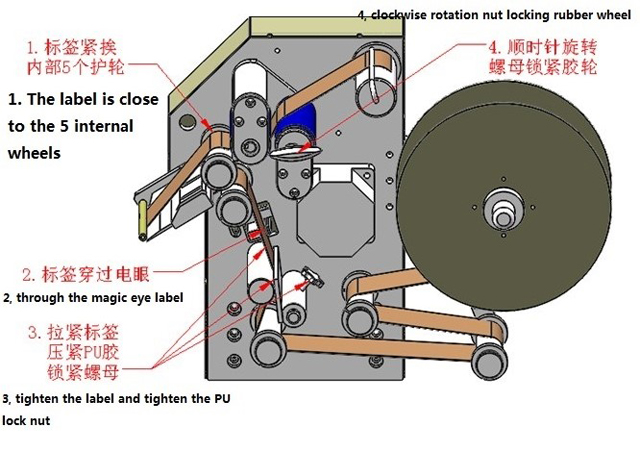

Етикетата е инсталирана, а етикетата е инсталирана како подолу на модулот за стриптизер.

Свртете го прекинувачот за напојување во насока на стрелките на часовникот и вклучете го напојувањето. Притиснете го копчето за стоп и ротирајте во насока на стрелките на часовникот.

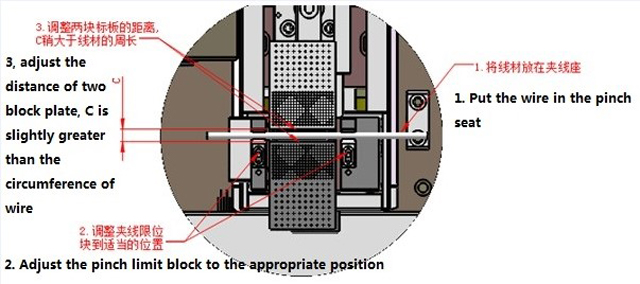

Машина за префрлување и прилагодување

Според дијаметарот на жицата, прилагодувањето, седиштето за поврзување, растојанието помеѓу плочите, како што е следната слика

Внесете ја ширината на долната хартија во ширината на долната хартија на Слика 3, а дијаметарот на жицата се внесува во дијаметарот на жицата.

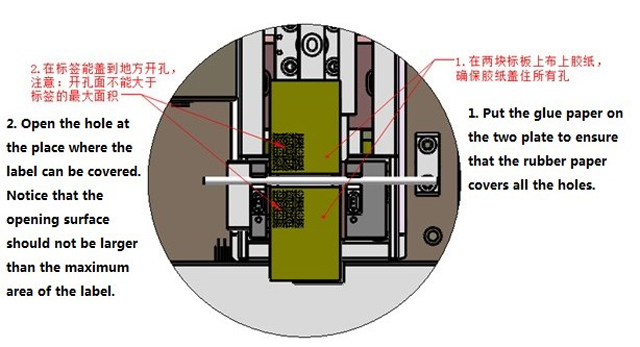

Леплива лента и отвори

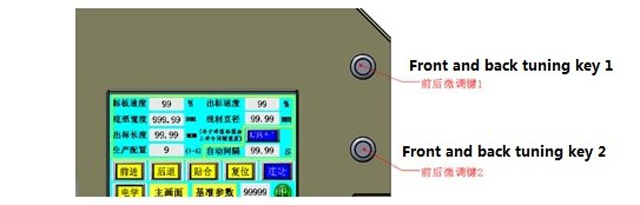

Во процесот на производство, доколку етикетата не е порамнета пред и по етикетата, може да се прилагоди директно во колоната „долна ширина на хартијата“. Исто така, може да се движи "предно и задно тон копче "1" предни и задни микро мелодија копче 2" прилагодување, секој потег да се промени 0,1mm.

Обележете ја левата и десната машина за прилагодување

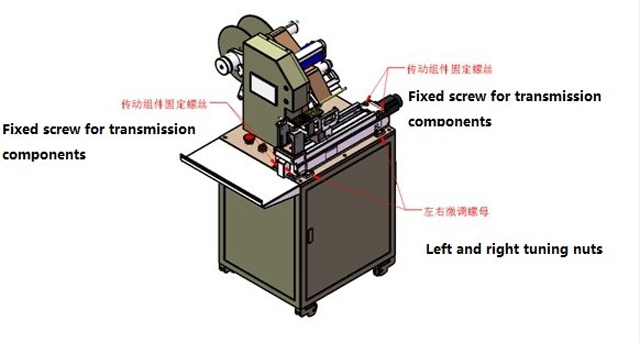

Ако етикетите се преклопени, ако левата и десната страна не се порамнети, четирите компоненти на менувачот мора да се олабават лабаво, тогаш левите и десните навртки за кастрење треба да се прилагодат според насоката на отстапување и степенот на етикетите. Конечно, четирите компоненти на менувачот мора да се заклучат.

Одржување и одржување

Строго забранете го притисокот, ве молиме чувајте се чисти во секое време.

За да се подмачкува машината на време. Активната положба на стандардната плоча се додава еднаш месечно. Ако има тајмингот на маслото за подмачкување, проверете ја чашката за одвојување, ако не е навремен додаток.

Три месеци за проверка на абењето на синхрониот појас на различни делови од машината
