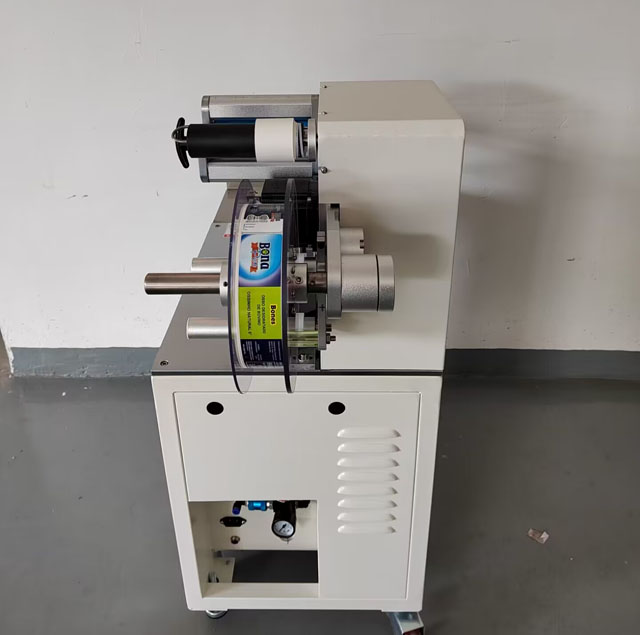

Полуавтоматски апликатор за етикети за пакување храна за домашни миленици од коски за кучиња

Оваа машина се користи за преклопување на етикетирање на жичани појаси и тркалезни прачки, како и на коски од кучиња цевки за производи за домашни миленици итн;
Применливи параметри на етикетата: внатрешен дијаметар на намотката на етикетата 76mm, надворешен дијаметар Макс 240mm; (Другите спецификации треба да се прилагодат),
Материјал на етикетата: ПВЦ, ПЕТ, ткаенина, хартија, итн;
Спецификација на етикетата: според специфичната машина.
Точност на означување: ± ≤ 0,2mm;
Капацитет: 1500 ЕЕЗ/H;
Воздушен притисок :0,4-0,6Mpa Потрошувачка на воздух 0,15m3/min
Напојување 220V/50-60HZ/Еднофазен (американскиот стандард може да се прилагоди)
Вкупна димензија: 630 * 740 * 1040 mm (Д * Ш * В);
Тежина на машината: околу 86 кг;

Полуавтоматска машина за етикетирање со виткање знаме („Знаме“ е термин што го користи индустријата за да означи сигнал за етикетата што привлекува внимание и кој ги предупредува потрошувачите внимателно да ја прочитаат етикетата поради значајни нови информации).

Етикетата со знаменце е идеално решение за производот за идентификување на производите и за нивно разграничување. Ако имате многу слични производи што личат, тогаш етикетата на знамето може да ви понуди начин подобро да ги идентификувате. На пример, компјутерските кабли многу го користат овој тип на ознака. Но, етикетата на знамето е честа појава и во накитот. Овде продавниците етикетираат поединечни прстени, нараквици и ѓердани со етикета со знаме.

Со ознака со знаменце можете на едноставен, но ефективен начин да ја идентификувате целта на производот (VGA на HDMI кабел). Името знаменце етикета потекнува од „елементот знаме“ што се создава поради примената на етикетата. Етикетите на знамето се произведуваат на груб материјал и се поставени околу одреден производ.

Покрај организирањето на вашите производи, етикетата со знаме исто така му дава на вашиот производ поголема визуелна привлечност. На тој начин се издвојувате од конкуренцијата и имате дополнителен простор за информации за вашиот производ.

Користете етикети со знаменца за функционални, но и за комерцијални цели.

Најпрво, многу ви благодариме што го избравте нашиот производ - полуавтоматска машина за етикетирање со виткање знаме. Со цел целосно да ги вклучите функциите на овој производ и да ја осигурате вашата безбедност и интереси, внимателно прочитајте го ова упатство пред инсталацијата.

Безбедносни мерки на претпазливост при ракување со полуавтоматска етикета за налепници:

Пред да го вклучите, потврдете го напонот на напојувањето (AC220V), притисокот на воздухот 4-6 kg и надворешното напојување мора да биде сигурно заземјено.
Не блокирајте ја дупката за ладење на куќиштето.
На непрофесионални техничари им е забрането да го отворат случајот.
Строго е забрането да се допира опсегот на дејство кога опремата работи.
Во случај на дефект на опремата, прво исклучете го прекинувачот за напојување и одржувањето во живо е строго забрането.

Перформанси и параметри на полуавтоматска машина за етикетирање со тип на знаме:

Оваа машина се користи за превиткување и етикетирање на жичани појаси и тркалезни прачки, како и производи за џвакање од кучешка коска за домашни миленици;
Применливи параметри на етикетата: внатрешен дијаметар на намотката на етикетата 76mm, надворешен дијаметар Max240mm; (Другите спецификации треба да се прилагодат),
Материјал на етикетата: ПВЦ, ПЕТ, ткаенина, хартија, итн;
Спецификација на етикетата: според специфичната машина.
Точност на означување: ± ≤ 0,2mm;
Капацитет: 1500 ЕЕЗ/H;
Вкупна димензија: 630 * 740 * 1040 mm (Д * Ш * В);
Тежина на машината: околу 86 кг;
Применлив тип: според конкретниот модел.

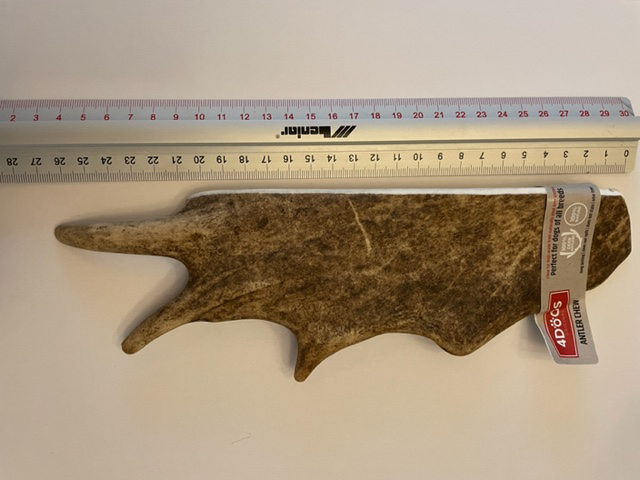

Примероци од кучешки коски:

Упатства за работа на полуавтоматска машина за етикетирање:

Инсталација:

Поместете ја опремата на потребната позиција за инсталација.
Притиснете ја универзалната сопирачка на тркалото и фиксирајте го универзалното тркало за да биде стабилно.

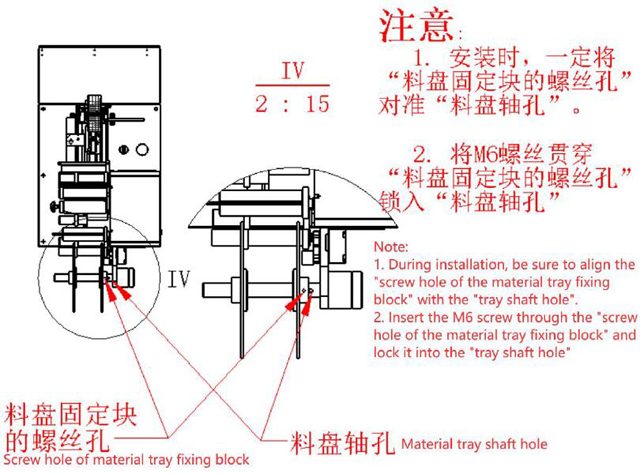

Инсталирање на преградата на етикетата: за време на монтажата, погрижете се да ја порамните „дупката за завртка на блокот за фиксирање на фиоката“ со „дупката на вратилото на фиоката“ и заклучете ја завртката M6 преку „дупката за завртка на блокот за фиксирање на фиоката“ во „дупката на вратилото на фиоката“ "

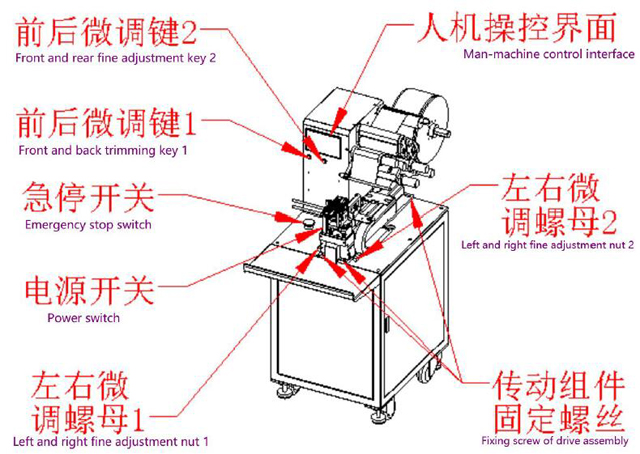

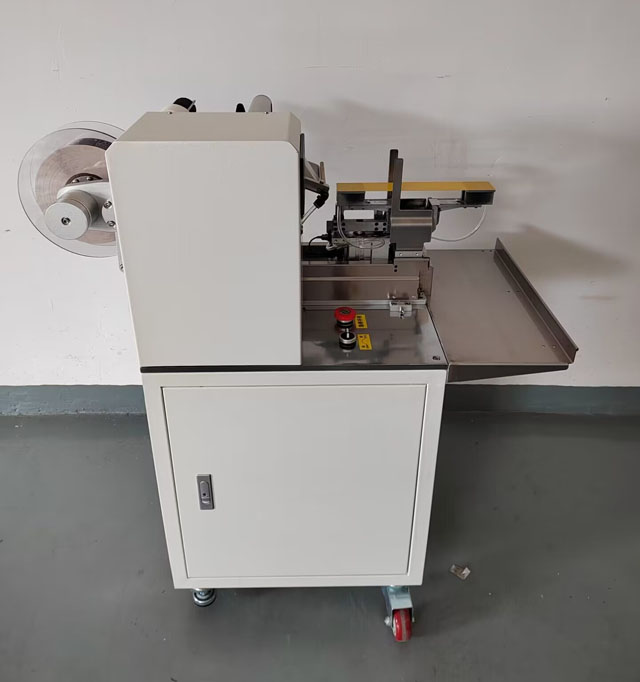

Изглед на опремата, важни делови и интерфејс за контрола на човек-машина

Важни делови.

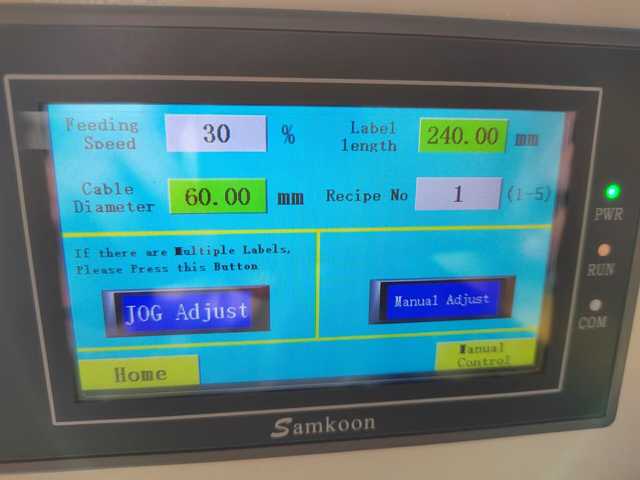

Главен екран.

Количина на серија: Кога вистинскиот излез е поголем или еднаков на планираниот излез, опремата престанува да работи.
Количина: Излезниот број може да се ресетира со притискање на копчето „Постави нула“.
Етикетирањето е отклучено (етикетирањето започна)/заклучено (етикетирањето е суспендирано):
По запирање на етикетирањето одредено време („само-заклучувањето“ на екранот „рачна контрола“ може да го постави времето, единицата е „секунди“), системот автоматски ќе се заклучи (етикетирањето е суспендирано) и притиснете го ова копче за да се отклучи.

Параметри.

Брзина на напојување: A. Се однесува на брзината на соголување на етикетата од плочата за соголување, прилагодена за 0-100%.
Должина на етикетата: Должината на една етикета, во mm.
Рецепт бр: Пет групи може да се резервираат.
Jog: Кликнете на ова копче и системот автоматски ќе ја отстрани етикетата еднаш.
Долго притискајте и означете го: притиснете и задржете го ова копче додека не се појави „OK“ и должината на етикетата автоматски ќе се пресмета еднаш.

Рачна контрола

Одложување на примањето на етикетата: време за пауза откако ќе заврши етикетата и ќе се отвори плочата за впивање на етикетата.
Брзина на плочата на етикетата: брзината на главата на индикаторот што ја прима етикетата, прилагодена за 0-100%.
Должина на етикетата: контролирајте ја должината на лупењето на етикетата од плочата за етикети, во mm.
Тековна позиција: приказ на растојанието на позицијата во реално време на лизгачки модул за пренос на етикетата, единица: mm;
Одложено означување: Откако индукцискиот прекинувач ќе се активира од жица, означувањето ќе биде одложено.
Самозаклучување: поставете колку долго ќе се заклучува автоматски откако ќе се запре етикетата.
Напред: притиснете го копчето „Напред“, модулот за возење на етикетата ќе се лизне нанапред и оваа функција може да го прилагоди растојанието од позицијата за примање ознака.
Назад: притиснете го копчето „Назад“, модулот за погон на етикетата ќе се лизне наназад и оваа функција може да го прилагоди растојанието од првобитната положба на етикетата.
Ресетирање: придвижете го копчето за ресетирање за да ја вратите главата на етикетата на нула.
Дување на цевки: кликнете на ова копче за да го издувате воздухот низ цевката.
Стандардно вшмукување: кликнете на ова копче за да ја аспирирате стандардната плоча.
Fit: притиснете го копчето „фит“ и цилиндерот за воздух прицврстен со правата празна плоча и горните и долните подвижни цилиндри на модулот за поставување на жичаната лента ќе се поместат.
Дување на етикетата: кликнете на ова копче за да ја аспирирате плочата со етикетата за дување.
Излезете етикета: притиснете и задржете го ова копче за означување надвор.
Сериско дејство/единечно дејство: сериското дејство се однесува на завршување на производниот циклус секогаш кога ќе се активира, а едно дејство се однесува на завршување на едно дејство при секое активирање.

Начин на работа:

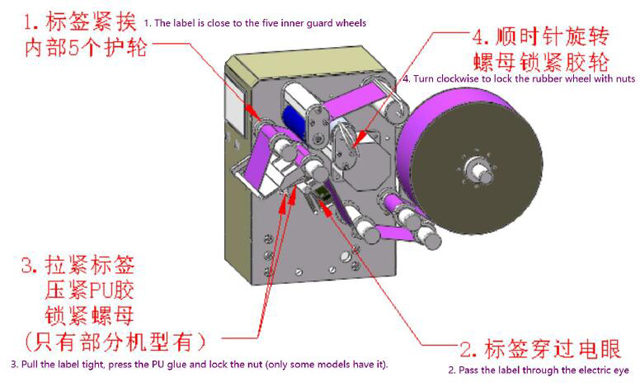

За поставување на етикетата, инсталирајте ја етикетата на модулот за соголување на етикетата како што е прикажано на сликата подолу.

Стартувајте

Свртете го прекинувачот за напојување во насока на стрелките на часовникот за да го вклучите напојувањето. Притиснете го копчето за итно стопирање и свртете го во насока на стрелките на часовникот за да го ресетирате.

Промена на линија и прилагодување на машината

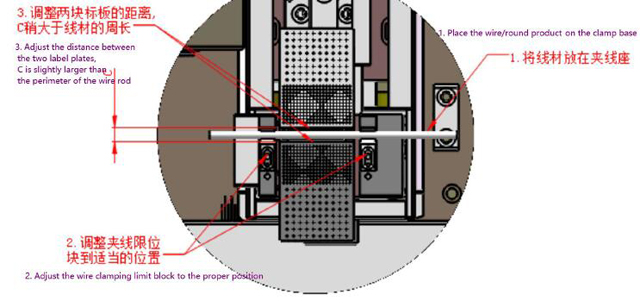

Според дијаметарот на жицата, прилагодете го растојанието помеѓу основата за жици и плочата како што е прикажано на сликата подолу

Внесете ја ширината на задната хартија и дијаметарот на жицата соодветно во колоната на ширината на хартијата за поддршка на слика 3.

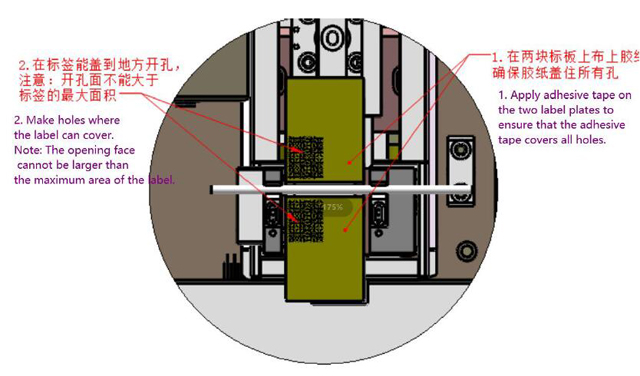

Нанесете лента и направете дупки

Предниот и задниот дел на етикетата не се порамнети

Во процесот на производство, ако етикетата не е порамнета напред и назад, можете директно да ја прилагодите во колоната „Долна ширина на хартијата“, можете исто така да кликнете на „предно и задно фино копче за прилагодување 1“ и „напред и назад фино копче за прилагодување 2" за прилагодување и менувајте 0,1 mm секој пат кога ќе кликнете.

Етикетите лево и десно не се порамнети

Ако левата и десната страна на етикетата не се порамнети откако етикетата е преклопена на половина, прво олабавете ги четирите завртки за прицврстување на погонскиот склоп, а потоа прилагодете ги левите и десните фини навртки за прилагодување според насоката на отстапување и степенот на етикетата , и на крајот заклучете ги четирите завртки за прицврстување на склопот на погонот.

Одржување на Опрема за апликатор на етикети од типот знаменце:

Силен притисок е строго забранет, ве молиме чувајте чисти во секое време;
Подмачкајте ја и одржувајте ја машината на распоред;
Додајте масло за подмачкување на подвижната положба на плочата за етикети еднаш месечно
Редовно проверувајте дали има масло за подмачкување во чашата за масло на сепараторот масло-вода. Ако не, надополнете го навреме.
Проверете го абењето на синхрониот појас на сите делови на машината на секои три месеци
