Опрема за покривање со голема брзина на ротирачки 8 глави за капачиња на пумпите

• Димензии: 2000 mm (должина) * 1800 mm (ширина) * 2800 mm (висина)
• Глава за покривање: 8 глави
• Самостојна пропусница: 99%
• Брзина: 80 bpm
• Напон: 220V-380v, 50-60HZ (Врз основа на барањата)
• Вкупна моќност: 5 kw
• Потребен е извор на воздух: 0,6Mpa чист и стабилен извор на воздух
• Бучава при работа (децибели): ≦80 децибели
• Тежина на машината: 3,5 тони
• Машински материјал Рамка: јаглероден челик аутсорсинг рамка од нерѓосувачки челик;

Типот на машината за завртување на капачињата на пумпата со голема брзина е составена од неколку главни делови, вклучително и автоматско напојување на шишиња/капа за лифт и шаблони за влез и излез од шишиња на механизмот за покривање, електрична контрола итн.

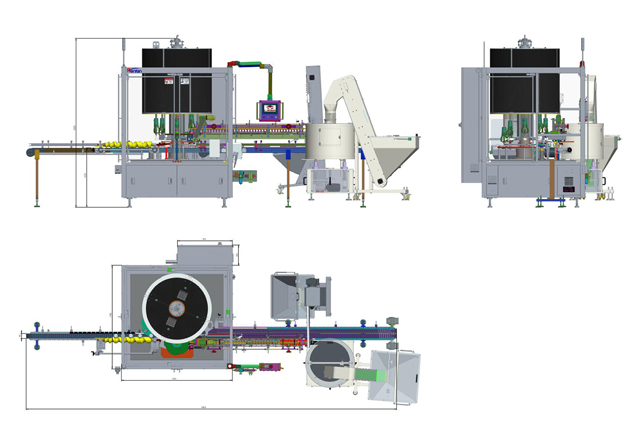

Цртеж

Карактеристики

• Контролирано PLC, интегрирано напојување на капа, фаќање, вметнување и ротирање (може да се поврзе со автоматска машина за сортирање капачиња за да се реализира целосна автоматизација)
• Производниот капацитет може да постигне 80 bpm со 8 глави
• Нежно ракување, без гребнатини и повреди на капачињата и контејнерите
• Брзи промени
• Структура на модулот, манипулирање на екранот на допир, лесно одржување

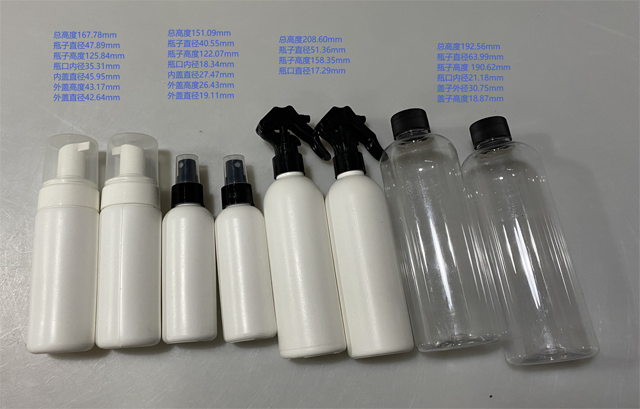

• Погоден за различни големини на капачиња, применливи во секојдневната хемиска индустрија
• Лесно се поврзува со машината за полнење и машината за етикетирање
• Низок шум на работа

Принцип на работа

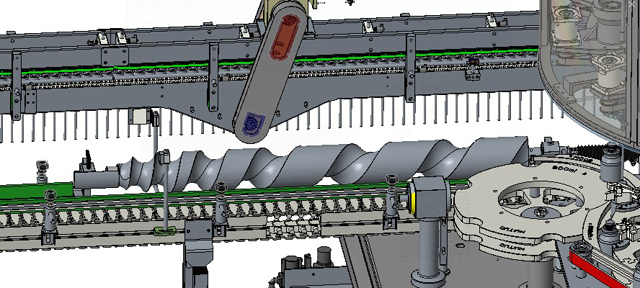

Хранење со шише со завртка прачка

Завртката за шише се обработува со контурен дизајн, со прецизно и брзо хранење со шише; Нежни движења, без оштетување на шишето. Погонот на завртката го следи главниот погон, аголот на завртката може да се постави преку екран на допир за да се совпадне со тркалото со ѕвезда. Има сензор на завртката за шише, нема шише, нема капаче и аларм кога е заглавено шишето.

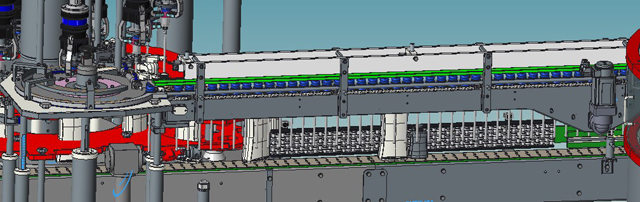

Напојување со серво капа:

Капакот на завртката усвојува серво мотор за синџир за напојување на капачињата. Серво моторот ги има предностите на периодично стартување и запирање, периодично позитивно и негативно ротирање, не само што го намалува шумот и избегнува заглавување на капачето.

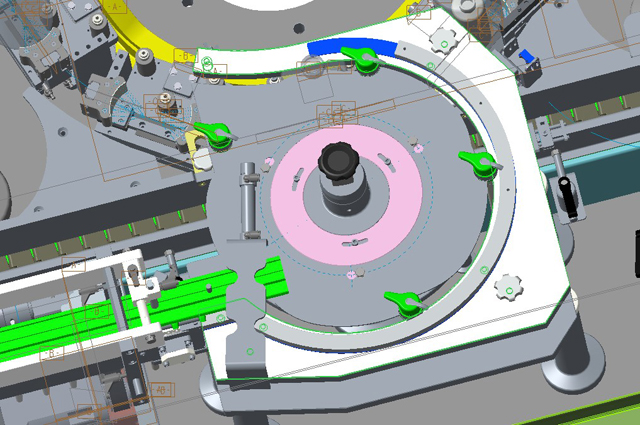

Капа-Поделба

Разделникот на капачето е приспособен според обликот на капачето и различни дијаметри ќе бараат промена, но само белиот дел на следната слика треба да се смени.

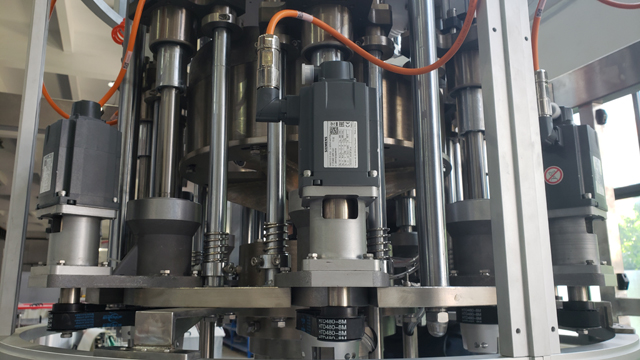

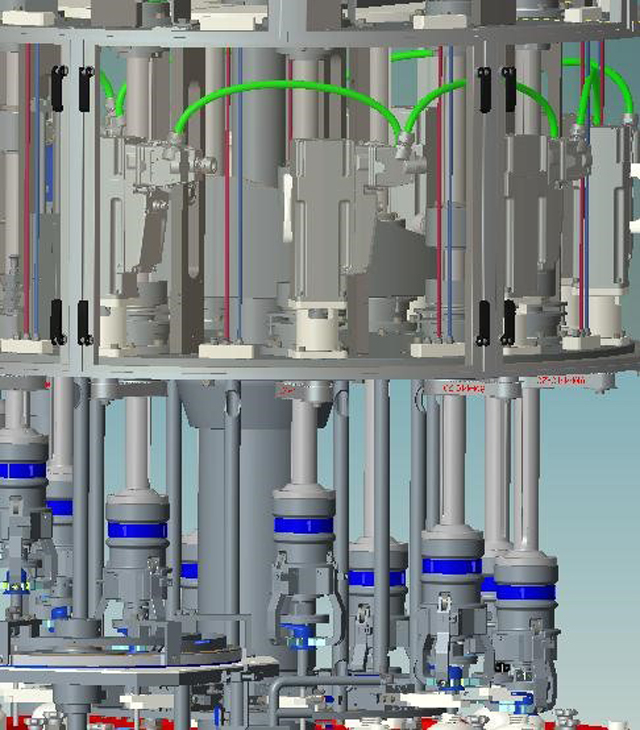

Серво затварање:

Машината за покривање на завртки користи погонски систем на Siemens, кој ги комбинира контролниот систем и серво моторот во ултра компактен унифициран систем за максимална флексибилност во минимален простор и намалување на жици за 90%. Во процесот на затварање, серво моторот може да го контролира движењето на кривата на затворање во делови, а во исто време може да обезбеди непречен процес на сегментација и да ја реализира дигиталната контрола на вртежниот момент на затворање, што е целосно супериорно во однос на традиционалната контрола на вртежниот момент на спојката.

• Контрола на затворена јамка од серво моторот и програма во текот на процесот на затварање;
• Автоматски приспособете ја силата на ограничување додека не се достигне зададениот вртежен момент;
• Поради прецизната и флексибилна контрола на модулот и програмата за погон на движење, може да се елиминира влијанието на инерцијата на капачката глава и отстапувањето на деловите;
• Префрлувањето на вртежниот момент помеѓу различни производи може да се постигне едноставно со промена на поставената вредност на програмата.

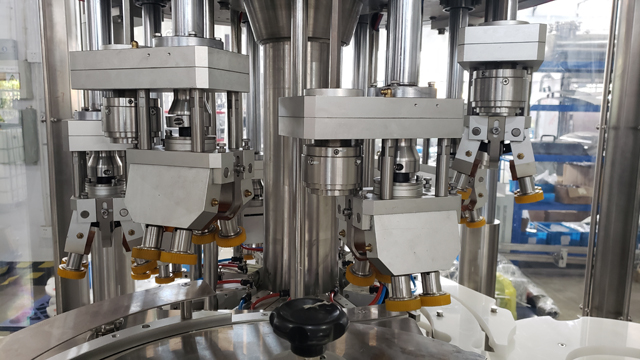

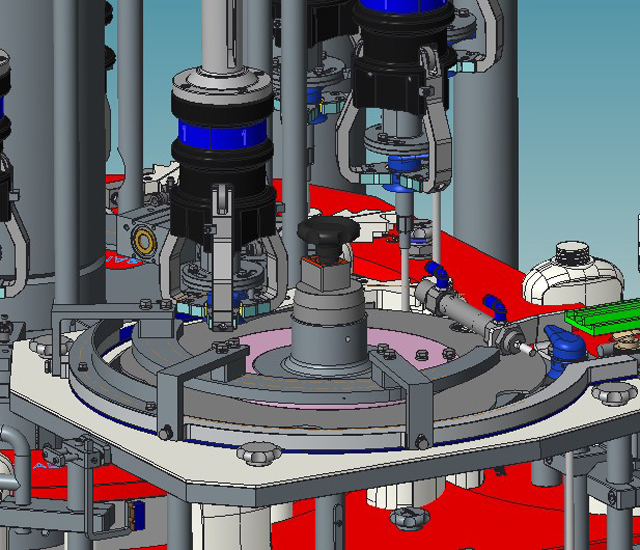

Забелешка: за машината за покривање со 8 глави за капа за активирање, главите за покривање се различни:

Усвојува спојка со постојан магнет за да го контролира вртежниот момент на капачето.

• За време на процесот на покривање, вртежниот момент рамномерно се шири на четири тркала
• Правете не-релативно движење помеѓу тркалата и капачињата
• Чувајте статична станица помеѓу тркалата и шишињата за време на капачето
• Високо скапоцен систем за контрола на вртежниот момент, стабилна и разумна вредност на вртежниот момент

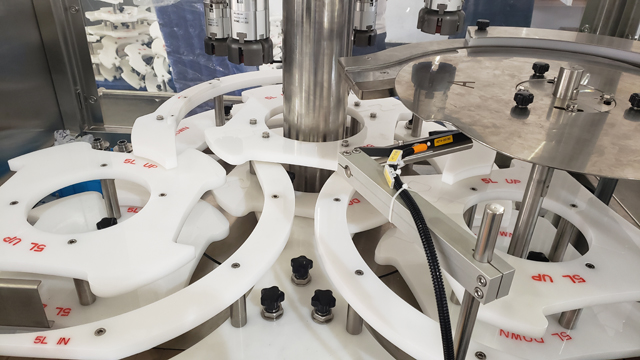

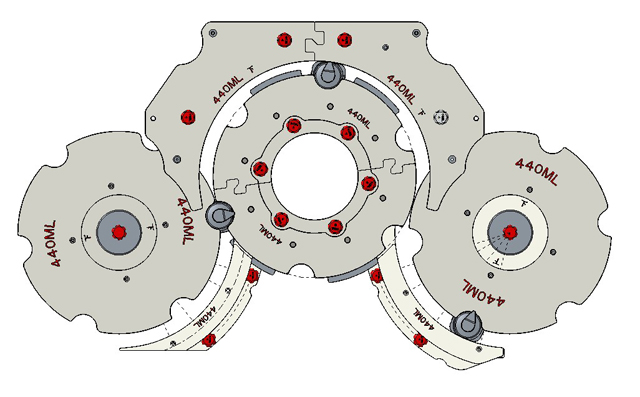

Промена на различни производи-шаблони

Изработен од ПП, дизајниран по облик на шише, со мазна површина. Не само што може да го стабилизира позиционирањето, туку и да спречи гребење на шишето; и овозможува брзо менување.

За различни спецификации на производи, тој прифаќа дизајн за брзо ослободување. Шаблоните се кодирани во боја за да се направи разлика помеѓу различни спецификации.

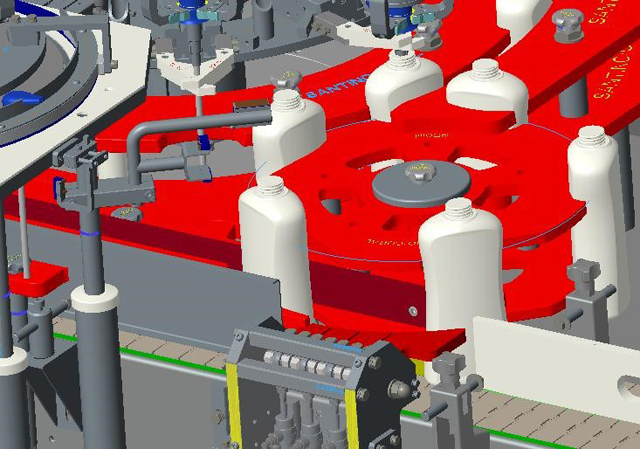

Систем за отфрлање

Опремен со двоен транспортер по затварање. Квалификуваните производи вообичаено се транспортираат, а неквалификуваните (без капа, без внатрешна цевка, погрешно нанесено капаче) автоматски ќе се разделат на друг транспортер со замавнувачки цилиндар. Кога ќе се појави блок од шишиња, машината за затварање автоматски ќе застане и ќе почне повторно кога ќе се реши проблемот.

Заштитна врата

Сите врати се инсталирани со гранични прекинувач за да се осигура дека машината запира и испраќа предупредувачки сигнал кога вратата е отворена. Сите машини во производствената област со подвижна заштита се електрично испреплетени за целосно да го исклучат главниот погон и контролното коло и да го прекинат брзото движење на машината веднаш по отворањето на штитникот.

Главни технички параметри

• • Димензии: 2000 mm (должина) * 1800 mm (ширина) * 2800 mm (висина)
  • Глава за покривање: 8 глави
  • Самостојна пропусница: 99%
  • Брзина: 80 bpm
  • Напон: 220V-380v, 50-60HZ (Врз основа на барањата)
  • Вкупна моќност: 5 kw
  • Потребен е извор на воздух: 0,6Mpa чист и стабилен извор на воздух
  • Бучава при работа (децибели): ≦80 децибели
  • Тежина на машината: 3,5 тони
  • Машински материјал Рамка: јаглероден челик аутсорсинг рамка од нерѓосувачки челик;
  • Завртката капа што контактира со капачето: полиуретан (PU) ;
  • Врата со екран: ивица од не'рѓосувачки челик, плексиглас; електрична кутија: нерѓосувачки челик;
  • Поврзување и фиксирање на механички делови: јаглероден челик, нерѓосувачки челик итн.;
  • Заптивка: гума

Главни технички компоненти

• Саладин: Сименс
• Екран на допир: Сименс
• Серво: Сименс
• Прекинувач: Шнајдер
• Конвертор на фреквенција: Сименс
• Копче: Шнајдер
• Алармно светло: Schmersal
• Прекинувач за безбедносна врата: Schmersal
• Сензор: SICK/IFM/LEUZE
• Далечински модул: Fbox-WIFI (за инстант комуникација и далечинско управување)

Ако горенаведените брендови се без залиха, наместо тоа ќе избереме еквивалентни брендови.

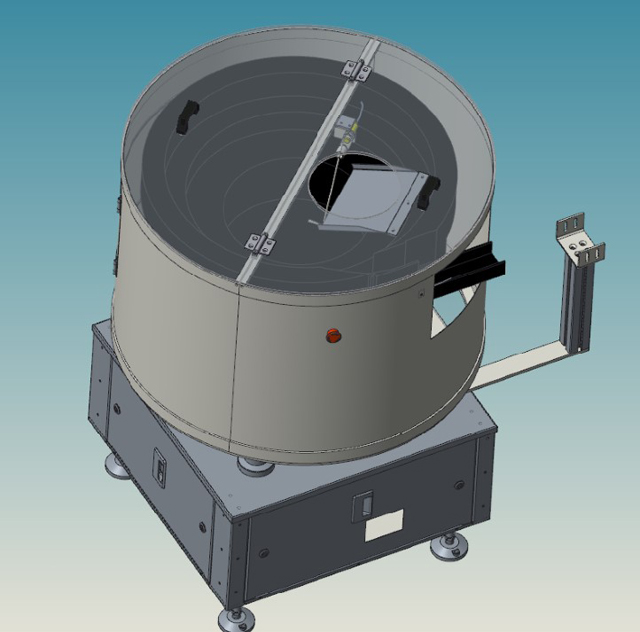

Автоматски лифт со капа и отскокнувач

• Потребно е редовно да се уредува неуредно капачето за прскање со принцип на вибрира и тркалезно со плочка за позиционирање. Капачето уредно излегува од капакот канал, а машината за покривање се фаќа за дистрибутивната плоча.
• Брзината на расклопувачот автоматски се прилагодува според лифтот. Лифтот е поврзан со дескрамблерот и автоматски ја контролира брзината на испраќање капа, која се совпаѓа со брзината на целата линија.
• Откривачот автоматски се контролира од интерфејсот на машината за покривање, без рачно прилагодување.
• Параметрите може да се складираат.
• Брза промена.

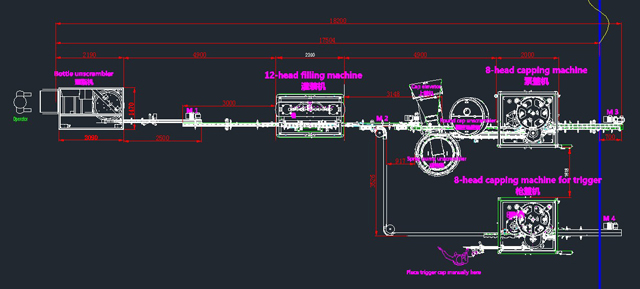

Линијата може да се интегрира со машината за полнење со голема брзина за да ја формира целата линија:
