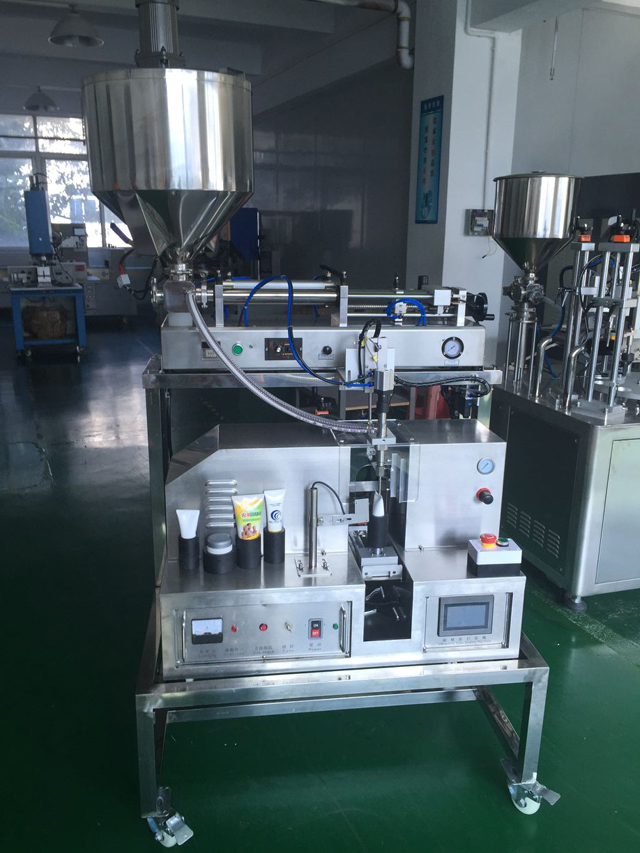

Полуавтоматска машина за полнење цевки со опрема за ултразвучно запечатување

• Модел: VK-TFS-002U
• Напојување: 220V/50HZ/Еднофазен
• Моќност: 1500w
• Фреквенција: 20 Khz
• Должина на цевката: 40-280 mm
• Дијаметар на цевката: 10-80 mm
• Волумен на полнење: A: 5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml (опционално)
• Големина: 735*670*1300мм
• Тежина: 130 кг

Погледнете го видеото

Функција и апликација

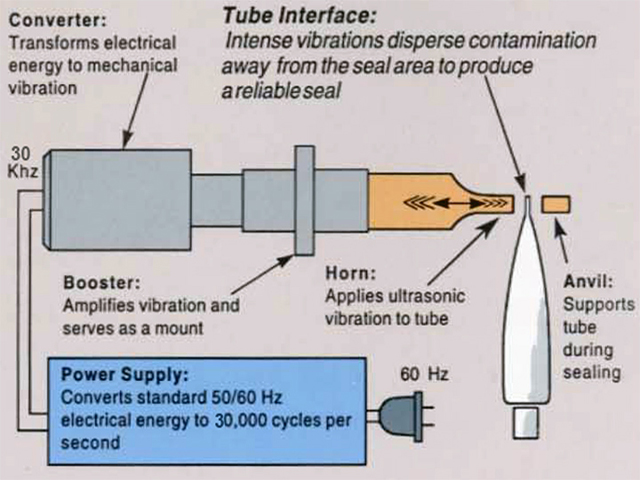

Користете ултразвук за заварување на пластична опашка од мека цевка. Не ви треба лепило или полнење или растворувач при заварување, не трошете големи количини на топлина и лесен за ракување, голема брзина на заварување, висока ефикасност.

Оваа машина е широко користена во паста за заби, козметички, медицински производи, храна и индустриски цевки итн.

Главни параметри

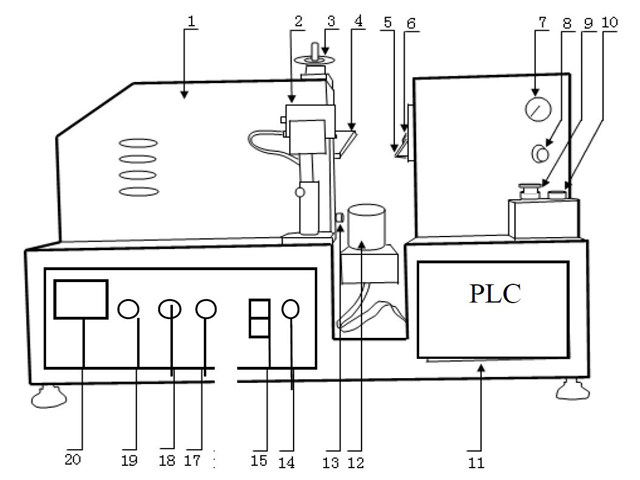

Распоред на машината за запечатување

1. Главното тело
2. Сензор
3. Прилагодување на височината на цевката
4. Предна мувла
5. Мувла за грб
6. Секач
7. Мерач на притисок на гас
8. Прилагодување на притисокот на гасот
9. Копче за итни случаи
10. Копче за почеток
11. Саладин
12. Држач
13. Калапи јазот прилагодување
14. Моќна светилка
15. Прекинувач за напојување
16. Мелодија
17. Проверка на OSC
18. Светилка за преоптоварување
19. Мерач за вчитување

(Забелешка: Ве молиме да ја проверите предната завртка на калапот ако има силна брава, бидејќи се плаши кога транспортот и завртката се олабави)

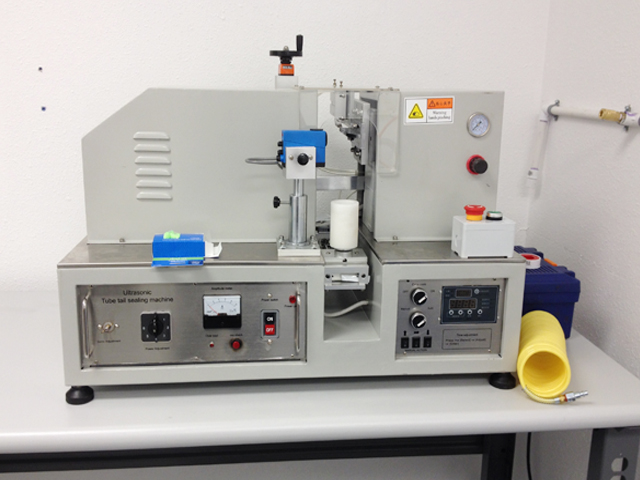

Дел за запечатување

• Стартување на моторот: ова е за контрола на функционирањето на држачот на цевката
• Стартување на цилиндарот за напојување: ова е за контрола на напојувањето на држачот на цевката
• Ултразвучен почеток на цилиндрите: ова е за контрола на работата на калапот нагоре и надолу.
• Стартување на цилиндарот за сечење: ова е за контрола на секачот
• Пополнете цилиндар: Ова е за контрола на ѕвездата на цилиндерот на главата за полнење или Стоп кога е рачно
• Почеток на полнење: Ова е за контрола на ѕвездата за полнење или запирање кога е рачно
• Ултразвучен почеток: Ова е за контрола на фреквенцијата, ова е исто како „18. ОСЦ проверка“
• Ориентацијата на цевката е вклучена: ова е за контрола на исклучено/вклучено Sense
• Поставување време: Ова е за прилагодување на времето на одложување/време на заварување/време на задржување
• Време на доцнење: 0,80
• Време на заварување: Tube Dia 20, времето ќе биде околу: 0,20, Tube dia 30, времето ќе биде околу 0,40, Tube dia 40, времето ќе биде околу 0,50, Tube dia 50, времето ќе биде околу 0,7
• Време на одржување: 0,35

Дел за полнење

Процес на работа

1. Поврзете ги правилно напојувањето и компримираниот воздух (предложете 0,5 MPa).
2. Притиснете го прекинувачот за напојување
3. Притиснете го копчето „OSC check“ и поставете го „Tune button“ во исто време, Ве молиме користејќи ја завртката на копчето Tune, можете да се свртите налево или надесно, додека го најдете минимумот „Сигнално светло“ (ќе биде приближно ниско од 1A ) фиксна „Прилагодување на фреквенцијата“. (не притискајте „OSC check“ постојано, притиснете го наизменично)
4. Ставете цевка на држачот.
5. Притиснете „Ултразвучен почеток на цилиндарот“, предниот и задниот калап ќе се затворат. поставете „Прилагодување на јазот на калапи“, оставете два калапи само да се допрат и да нема празнина. Притиснете „Контролор за сечење“ и потврдете дека секачот ќе работи непречено. (потребно е да ја ставите пластичната цевка на држачот на цевката кога ја прилагодувате)
6. Поставете го предниот калап и задниот калап и секачот во првобитната положба.
7. Ставете ја цевката на „Држачот“ и притиснете „Старт на цилиндарот за напојување“, цевката ќе се протега помеѓу два калапи. Доколку е потребно, прилагодете ја висината на држачот. (предложи цевката да е повисока од задниот калап 2 до 3 mm)
8. Вратете ја цевката во првобитната положба.
9. Поставете го на автоматски статус, вклучете го сензорот ако цевката има код за боја во спротивно исклучете го.
10. Притиснете „Автоматски“ машината ќе работи автоматски.

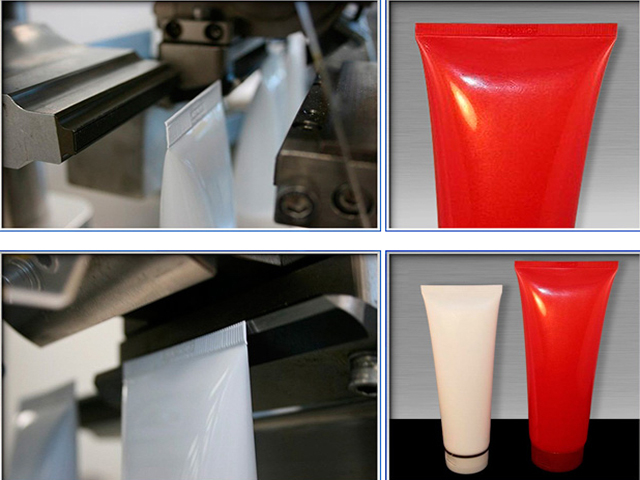

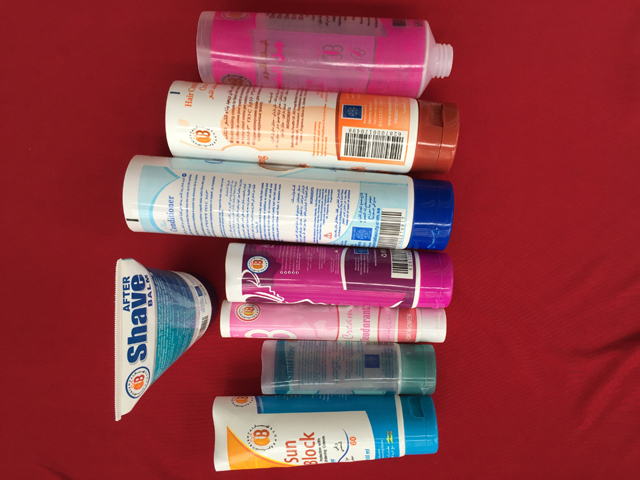

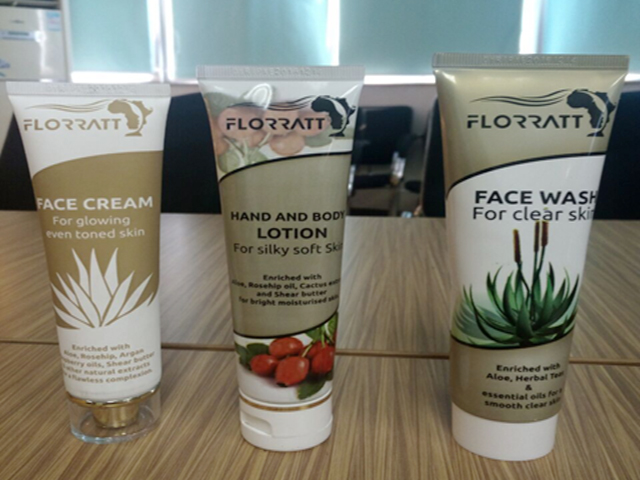

Примероци

Неуспех и лек
